Аквастоп Дисклудер

Дисклудер предназначен для герметизации монтажных (технологических) отверстий диаметром от 20 до 35 мм от стяжных болтов разборно-переставных опалубок в ограждающих элементах зданий и сооружений различного назначения, включая гидротехнические сооружения с возможным напором воды до 200 м водяного столба. Установка дисклудера возможна как с фасадной, так и с внутренней стороны сооружений, а при необходимости и с обеих сторон.

Описание

Дисклудер состоит из уплотняющего элемента 1 (пробки), выполненного из гидрофобного эластичного полимерного материала с центральным отверстием для пропуска стяжного болта 2, гайки 3 для осевого сжатия и двух браслетных устройств 4 для фиксации уплотняющего элемента в рабочем напряженно-деформированном состоянии. Металлические элементы дисклудера выполнены из нержавеющей стали, уплотняющий элемент из резины с высокой химической стойкостью на основе этиленпропиленового каучука (EPDM).

Принцип работы

Вращение гайки на стяжном болте приводит к сжатию уплотняющего элемента браслетными устройствами в осевом направлении и его объемной деформации в радиальном направлении. После выборки зазора между диаметром уплотняющего элемента и диаметром герметизируемого отверстия процесс сжатия сопровождается значительным увеличением напряженно-деформированного состояния материала пробки в сформированном браслетами замкнутом объеме.

Усилие сжатия уплотняющего элемента браслетными устройствами лимитируется вращением гайки устройства шуруповертом с заданным регулируемым моментом затяжки на ограниченной скорости.

Типоразмеры дисклудеров

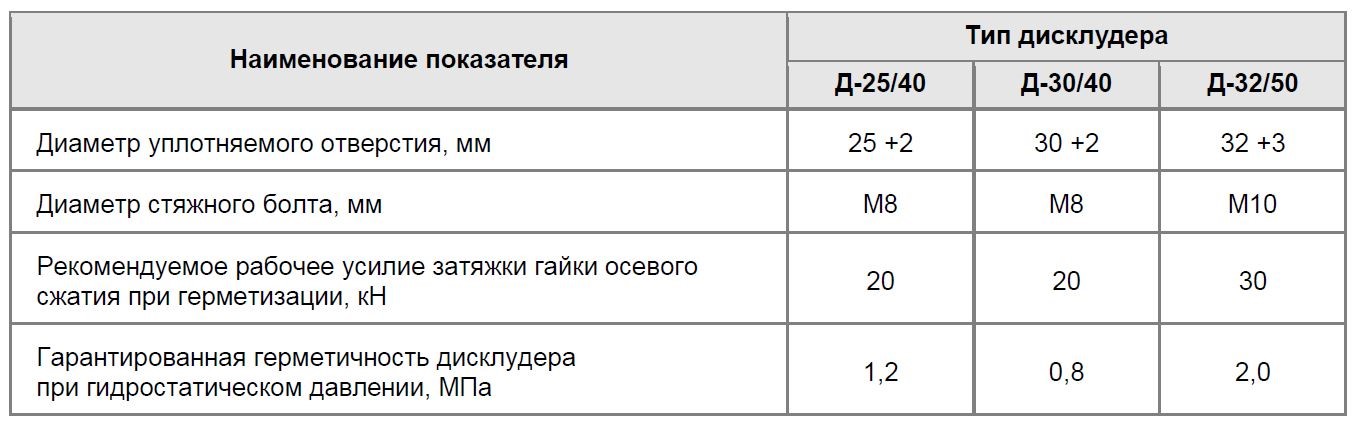

Технические характеристики

Порядок установки

1. Перед установкой дисклудера:
   • - технологическое отверстие разбурить до диаметра:
     • • 25+2 мм (тип Д-25/40);
     • • 30+2 мм (тип Д-30/40);
     • • 32+3 мм (тип Д-32/50);
   • - глубина разбуривания отверстия должна совпадать с отметкой установки устройства указанной в проекте производства работ (не следует разбуривать отверстие «навылет»);
   • - герметизируемое отверстие освободить от бурового шлама с помощью щетки-ёрш.
2. Посредством трубчатого ключа дослать дисклудер в отверстие «до упора» и, вращая гайку осевого сжатия шуруповертом «до отказа», зафиксировать устройство в герметизируемой полости.
3. Дисклудер следует устанавливать шуруповертом с крутящим моментом:
   • • 18-20 Нм (тип Д-25/40);
   • • 18-20 Нм (тип Д-30/40);
   • • 28-32 Нм (тип Д-32/50).

Для маскировки отверстия из эстетических соображений его можно запломбировать цементным материалом (например материалом ГС Пронитрат Шов).
