Закладные профильные конструкции тип ДШКА (на опорах)
| ОБЛАСТЬ ПРИМЕНЕНИЯ |
Дилатационные устройства ДШКА (на опорах) предназначены для перекрытия деформационных швов в зданиях, сооружениях паркингов и эксплуатируемых кровель стилобата шириной до 110 мм со значительным трафиком движения пневмоколесного транспорта разрешенной нагрузкой до 1,2 МПа.
|
| |
|
| ОПИСАНИЕ |
Конструктивно дилатационные устройства состоят из алюминиевых направляющих, компенсатора и двойных опор. Двойные опоры изготавливаются из стальной проволоки диаметром 8 мм. Конструкция дилатационного устройства обеспечивает защиту полости деформационного шва от возможного попадания крупного мусора и грязи.
|
|
ТИПЫ КОМПЕНСАТОРОВ (МАТЕРИАЛ – ТЭП)
|
Тип
|
Вид
|
|
К3–044
|
 |
|
К3–054
|
 |
|
К3–064
|
 |
|
К3–074
|
 |
|
К3–094
|
 |
ТИПЫ ДВОЙНЫХ ОПОР (материал – СТАЛЬ)
| Тип |
Вид |
| КД 080x8 |
 |
| КД 105x8 |
| КД 130x8 |
| КД 150x8 |
| КД 175x8 |
| КД 205x8 |

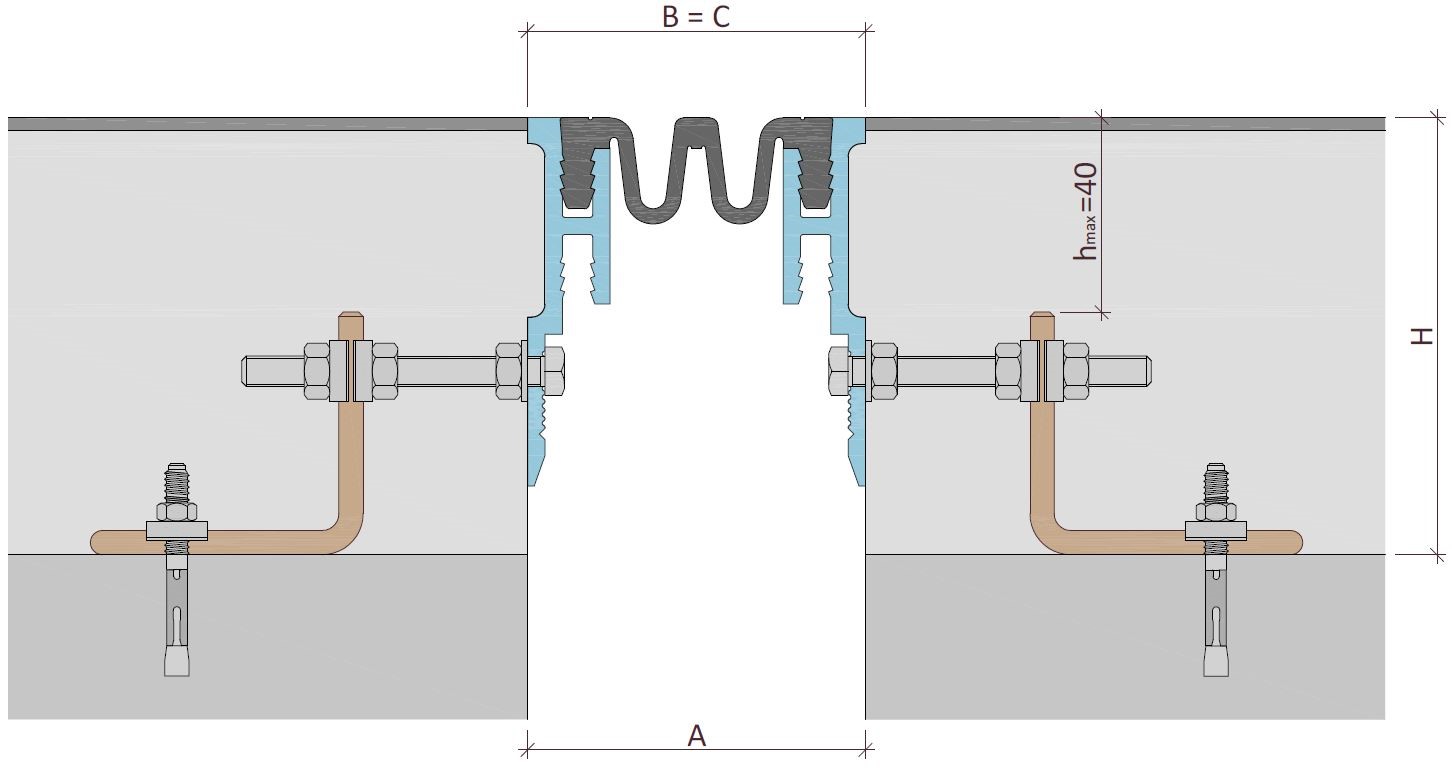

Схема установки
Эксплуатационные характеристики
| Устройство |
Компенсатор |
Двойная опора |
Перемещения, мм |
Размеры, мм |
Нагрузка, МПа |
| →●← |
←●→ |
↓●↑ |
А |
В=С |
Н |
| ДШКА-УГЛ/060 |
К3-044 |
КД 080х8 |
15 |
35 |
10 |
60 |
60 |
120 |
1.20 |
| КД 105х8 |
145 |
| КД 130х8 |
170 |
| КД 150х8 |
190 |
| КД 175х8 |
215 |
| КД 205х8 |
245 |
| ДШКА-УГЛ/070 |
К3-054 |
КД 080х8 |
20 |
45 |
12 |
70 |
70 |
120 |
0,90 |
| КД 105х8 |
145 |
| КД 130х8 |
170 |
| КД 150х8 |
190 |
| КД 175х8 |
215 |
| КД 205х8 |
245 |
| ДШКА-УГЛ/080 |
К3-064 |
КД 080х8 |
30 |
75 |
15 |
80 |
80 |
120 |
0,90 |
| КД 105х8 |
145 |
| КД 130х8 |
170 |
| КД 150х8 |
190 |
| КД 175х8 |
215 |
| КД 205х8 |
245 |
| ДШКА-УГЛ/090 |
К3-074 |
КД 080х8 |
40 |
80 |
20 |
90 |
90 |
120 |
0,70 |
| КД 105х8 |
145 |
| КД 130х8 |
170 |
| КД 150х8 |
190 |
| КД 175х8 |
215 |
| КД 205х8 |
245 |
| ДШКА-УГЛ/110 |
К3-094 |
КД 080х8 |
45 |
80 |
25 |
110 |
110 |
120 |
0,70 |
| КД 105х8 |
145 |
| КД 130х8 |
170 |
| КД 150х8 |
190 |
| КД 175х8 |
215 |
| КД 205х8 |
245 |
