Закладные и закладные-угловые профильные конструкции тип ДШО-24

ОПИСАНИЕ

Закладной вариант использования универсальной профильной конструкции типа ДШО. Высота конструкции пола от 24 мм. Алюминиевые направляющие поставляются с перфорацией. Возможны комбинации со всеми компенсаторами серии ДШВ.

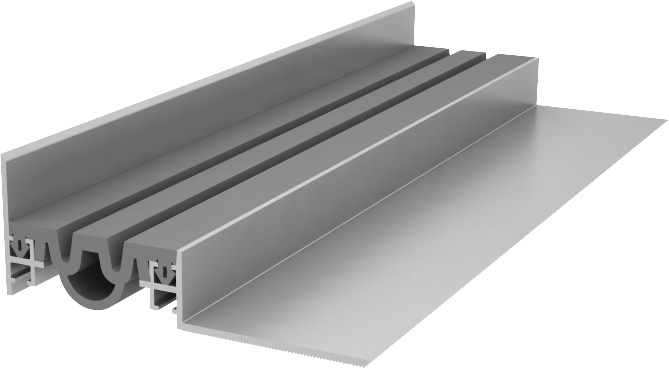

ДШО-24/060 (В0-060)	ДШО-24-УГЛ/060 (В0-060)

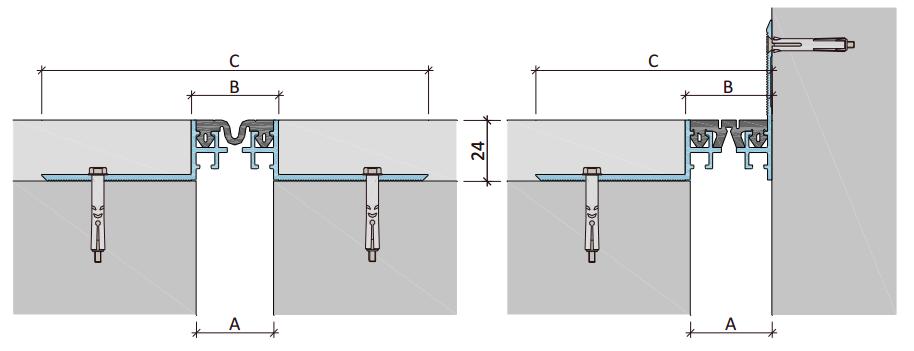

Монтажные схемы

Устройство	Компенсатор	Перемещения, мм			Размеры, мм			Нагрузка, МПа
Устройство	Компенсатор	→∙←	←∙→	↓∙↑	А	В	С	Нагрузка, МПа
ДШО–24 / 030 ДШО–24–УГЛ / 030	В0–032	2	2	3	30	35	156 95	0,25
	В1–032	5	5	3
	В2–032	1	2	3
ДШО–24 / 040 ДШО–24–УГЛ / 040	В0–038	5	5	4	40	44	161 100	0,25
	В1–038	6	6	4
	В2–038	2	2	4
ДШО–24 / 050 ДШО–24–УГЛ / 050	В0–049	9	9	6	50	54	171 110	0,20
	В1–049	10	10	6
	В2–049	2	3	6
ДШО–24 / 060 ДШО–24–УГЛ / 060	В0–060	12	12	8	60	64	181 120	0,20
	В1–060	15	15	8
	В2–060	3	3	8
ДШО–24 / 070 ДШО–24–УГЛ / 070	В0–068	14	14	10	70	74	191 130	0,15

ТИПЫ КОМПЕНСАТОРОВ (МАТЕРИАЛ – ТЭП)

Тип	Вид	Тип	Вид	Тип	Вид
В0–032		В1–032		В2–032
В0–038		В1–038		В2–038
В0–049		В1–049		В2–049
В0–060		В1–060		В2–060
В0–068
