Закладные и закладные-угловые профильные конструкции тип ДШВ-15
|
ДШВ-15/025 (В2-032)
|

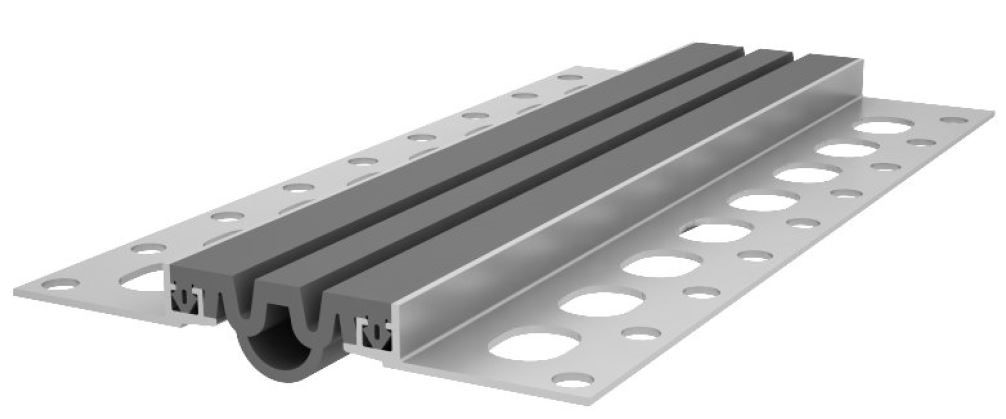

ДШВ-15/050 (В0-060)
|
 |
 |

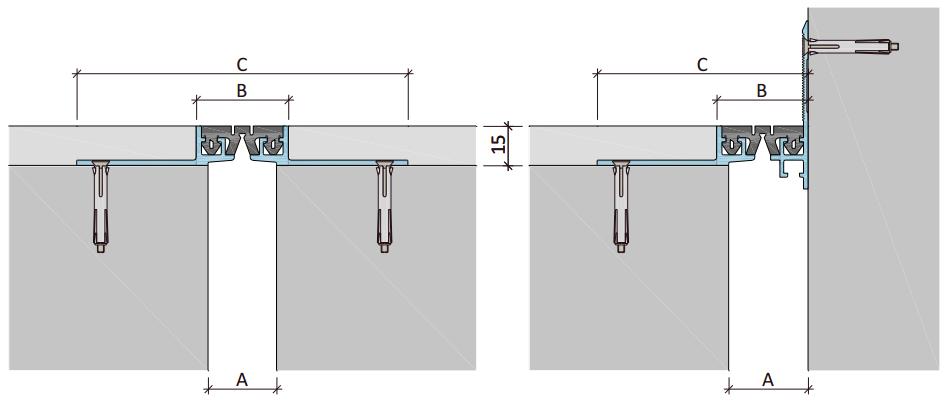

Монтажные схемы
|
Устройство
|
Компенсатор
|
Перемещения, мм
|
Размеры, мм
|
Нагрузка, МПа
|
|
→∙←
|
←∙→
|
↓∙↑
|
А
|
В
|
С
|
|
ДШВ–15 / 025 (ДШВ-25/15)
ДШВ–15–УГЛ / 030 (ДШВ-30/15-УГЛ)
|
В0–032
|
2
|
2
|
3
|
25
30
|
35
|
125
80
|
0,20
|
|
В1–032
|
5
|
5
|
3
|
|
В2–032
|
1
|
2
|
3
|
|
ДШВ–15 / 030 (ДШВ-30/15)
ДШВ–15–УГЛ / 035 (ДШВ-35/15-УГЛ)
|
В0–038
|
5
|
5
|
4
|
30
35
|
40
|
130
85
|
0,18
|
|
В1–038
|
6
|
6
|
4
|
|
В2–038
|
2
|
2
|
4
|
|
ДШВ–15 / 040 (ДШВ-40/15)
ДШВ–15–УГЛ / 045 (ДШВ-45/15-УГЛ)
|
В0–049
|
9
|
9
|
6
|
40
45
|
50
|
140
95
|
0,14
|
|
В1–049
|
10
|
10
|
6
|
|
В2–049
|
2
|
3
|
6
|
|
ДШВ–15 / 050 (ДШВ-50/15)
ДШВ–15–УГЛ / 055 (ДШВ-55/15-УГЛ)
|
В0–060
|
12
|
12
|
8
|
50
55
|
60
|
150
105
|
0,10
|
|
В1–060
|
15
|
15
|
8
|
|
В2–060
|
3
|
3
|
8
|
|
ДШВ–15 / 060 (ДШВ-60/15)
ДШВ–15–УГЛ / 065 (ДШВ-65/15-УГЛ)
|
В0–068
|
14
|
14
|
10
|
60
65
|
65
|
160
115
|
0,05
|
ТИПЫ КОМПЕНСАТОРОВ (МАТЕРИАЛ – ТЭП)
|
Тип
|
Вид
|
Тип
|
Вид
|
Тип
|
Вид
|
|
В0–032
|
 |
В1–032
|
 |
В2–032
|
 |
|
В0–038
|
 |
В1–038
|
 |
В2–038
|
 |
|
В0–049
|
 |
В1–049
|
 |
В2–049
|
 |
|
В0–060
|
 |
В1–060
|
 |
В2–060
|
 |
|
В0–068
|
 |
|
|
|
|
|
Устройство
|
Компенсатор
|
Перемещения, мм
|
Размеры, мм
|
Нагрузка, МПа
|
|
→∙←
|
←∙→
|
↓∙↑
|
А
|
В
|
С
|
|
ДШВ–15 / 025
ДШВ–15–УГЛ / 030
|
В0–032
|
2
|
2
|
3
|
25
30
|
35
|
125
80
|
0,20
|
|
В1–032
|
5
|
5
|
3
|
|
В2–032
|
1
|
2
|
3
|
|
ДШВ–15 / 030
ДШВ–15–УГЛ / 035
|
В0–038
|
5
|
5
|
4
|
30
35
|
40
|
130
85
|
0,18
|
|
В1–038
|
6
|
6
|
4
|
|
В2–038
|
2
|
2
|
4
|
|
ДШВ–15 / 040
ДШВ–15–УГЛ / 045
|
В0–049
|
9
|
9
|
6
|
40
45
|
50
|
140
95
|
0,14
|
|
В1–049
|
10
|
10
|
6
|
|
В2–049
|
2
|
3
|
6
|
|
ДШВ–15 / 050
ДШВ–15–УГЛ / 055
|
В0–060
|
12
|
12
|
8
|
50
55
|
60
|
150
105
|
0,10
|
|
В1–060
|
15
|
15
|
8
|
|
В2–060
|
3
|
3
|
8
|
|
ДШВ–15 / 060
ДШВ–15–УГЛ / 065
|
В0–068
|
14
|
14
|
10
|
60
65
|
65
|
160
115
|
0,05
|
