Закладные и закладные-угловые профильные конструкции тип ДШС-16 (под штукатурку)
|
ДШС-120/16-УГЛ.Ш (C3–105)
|
 |

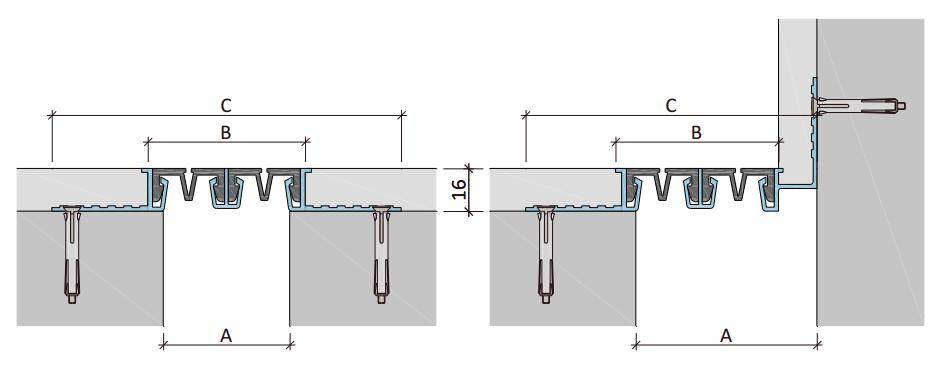

Монтажные схемы
|
Устройство
|
Компенсатор
|
Перемещения, мм
|
Размеры, мм
|
Нагрузка, МПа
|
|
→∙←
|
←∙→
|
↓∙↑
|
А
|
В
|
С
|
|
ДШС–16 / 050
ДШС–16–УГЛ.Ш / 070
|
C2–055
|
4
|
20
|
30
|
50
70
|
65
65
|
133
112
|
-
|
|
ДШС–16 / 090
ДШС–16–УГЛ.Ш / 110
|
C2–100
|
16
|
50
|
40
|
90
110
|
105
105
|
173
161
|
-
|
|
ДШС–16 / 100
ДШС–16–УГЛ.Ш / 120
|
C3–105
|
12
|
60
|
50
|
100
120
|
116
115
|
183
161
|
-
|
|
ДШС–16 / 120
ДШС–16–УГЛ.Ш / 140
|
C3–125
|
23
|
80
|
70
|
120
140
|
136
135
|
203
171
|
-
|
|
ДШС–16 / 130
ДШС–16–УГЛ.Ш / 150
|
C2–140
|
38
|
100
|
80
|
130
150
|
145
145
|
213
191
|
-
|
|
ДШС–16 / 150
ДШС–16–УГЛ.Ш / 170
|
C3–155
|
26
|
110
|
90
|
150
170
|
165
165
|
233
211
|
-
|
|
ДШС–16 / 190
ДШС–16–УГЛ.Ш / 170
|
C2–195
|
44
|
130
|
100
|
190
210
|
205
205
|
273
252
|
-
|
ТИПЫ КОМПЕНСАТОРОВ (МАТЕРИАЛ – ТЭП)
|
Тип
|
Вид
|
|
C2–055
|
 |
|
C2–100
|
 |
|
C3–105
|
 |
|
C3–125
|
 |
|
C2–140
|
 |
|
C3–155
|
 |
|
C2–195
|
 |
