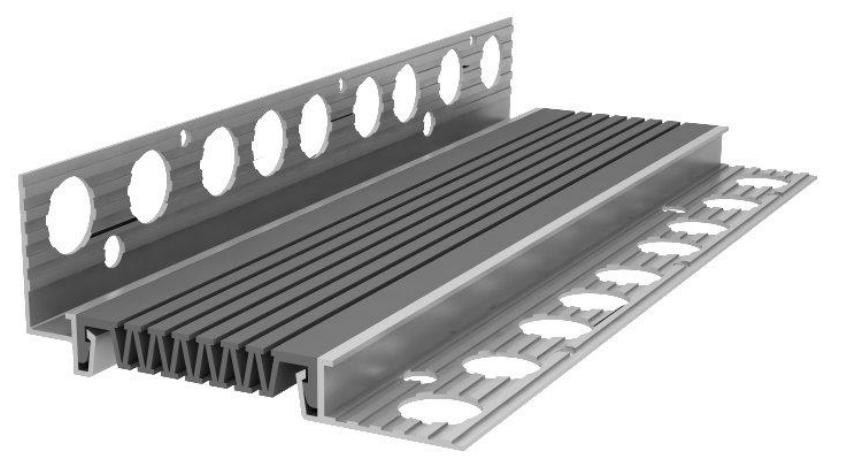

Закладные и Закладные-угловые профильные конструкции тип ДШС-16 (под штукатурку)
|
ДШС-40/16 (C1–048)
|
ДШС-85/16-УГЛ.Ш (C1–069)
|
 |
 |

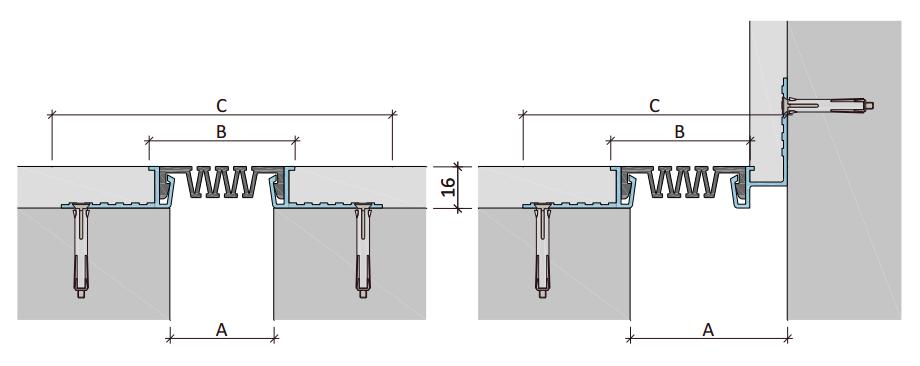

Монтажные схемы
|
Устройство
|
Компенсатор
|
Перемещения, мм
|
Размеры, мм
|
Нагрузка, МПа
|
|
→∙←
|
←∙→
|
↓∙↑
|
А
|
В
|
С
|
|
ДШС–16 / 020
ДШС–16–УГЛ.Ш / 040
|
C1–027
|
2
|
10
|
10
|
20
40
|
35
35
|
102
81
|
-
|
|
ДШС–16 / 040
ДШС–16–УГЛ.Ш / 060
|
C1–048
|
8
|
40
|
40
|
40
60
|
55
55
|
122
101
|
-
|
|
ДШС–16 / 065
ДШС–16–УГЛ.Ш / 085
|
C1–069
|
19
|
50
|
50
|
65
85
|
80
80
|
147
125
|
-
|
|
ДШС–16 / 090
ДШС–16–УГЛ.Ш / 110
|
C1–097
|
22
|
70
|
70
|
90
110
|
105
105
|
172
151
|
-
|
ТИПЫ КОМПЕНСАТОРОВ (МАТЕРИАЛ – ТЭП)
|
Тип
|
Вид
|
|
C1–027
|
 |
|
C1–048
|
 |
|
C1–069
|
 |
|
C1–097
|
 |
