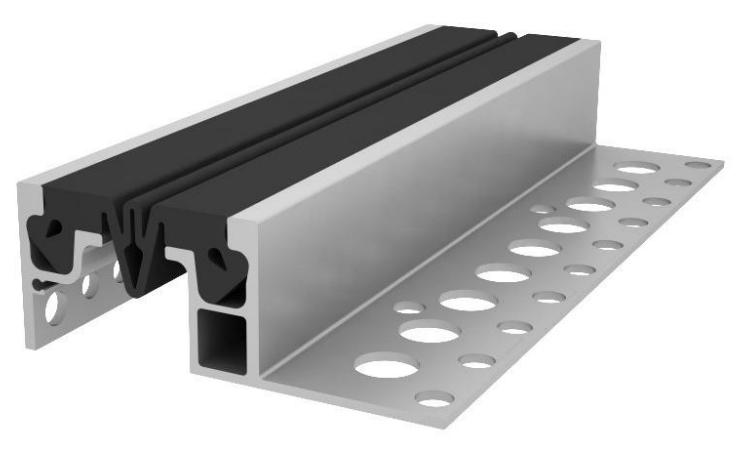

Закладные и закладные-угловые профильные конструкции тип ДШН-50
| ОПИСАНИЕ |
Обустройство деформационных швов с высотой конструкции пола от 50 мм. Эксплуатация во внутренних помещениях и открытых площадках: мостовые конструкции, складские помещения, многоярусные стоянки, грузовые и пассажирские платформы, пешеходные переходы и другие сооружения с предполагаемой нагрузкой на профильную конструкцию до 3,0 МПа. Компенсатор изготовлен из EPDM резины, а по мере износа может быть легко заменен.
|
| |
|
| Упаковка |
Алюминиевый профиль - 3 м. Копменсатор резина EPDM - бухта 30 м.
|
|
|
ДШН-50/040 (Н1–067)
|
ДШН-50-УГЛ/060 (Н1–067)
|
 |
 |
Монтажные схемы
Эксплуатационные характеристики
|
Устройство
|
Компенсатор
|
Перемещения, мм
|
Размеры, мм
|
Нагрузка, МПа
|
|
→∙←
|
←∙→
|
↓∙↑
|
А
|
В
|
С
|
|
|
|
ДШН–50 / 040
|
Н1–067
|
7
|
13
|
8
|
40
|
84
|
199
|
3,0
|
|
ДШН–50–УГЛ / 060
|
60
|
84
|
142
|
|
ДШН–50 / 065
|
Н2–095
|
35
|
90
|
100
|
65
|
112
|
227
|
3,0
|
|
ДШН–50–УГЛ / 090
|
90
|
112
|
170
|
|
ДШН–50 / 070
|
Н1–098
|
25
|
15
|
30
|
70
|
115
|
230
|
2,5
|
|
ДШН–50–УГЛ / 090
|
90
|
115
|
173
|
|
ДШН–50 / 100
|
Н1–130
|
20
|
20
|
40
|
100
|
146
|
261
|
2,0
|
|
ДШН–50–УГЛ / 120
|
120
|
146
|
204
|
ТИПЫ КОМПЕНСАТОРОВ (МАТЕРИАЛ – EPDM РЕЗИНА)
|
Тип
|
Вид
|
|
Н1–067
|
 |
|
Н2–095
|
 |
|
Н1–098
|
 |
|
Н1–130
|
 |
