Закладные профильные конструкции тип ДШН (на опорах)
| ОБЛАСТЬ ПРИМЕНЕНИЯ |
Дилатационные устройства ДШН (на опорах) предназначены для перекрытия деформационных швов в зданиях, сооружениях паркингов и эксплуатируемых кровель стилобата шириной до 135 мм со значительным трафиком движения пневмоколесного транспорта разрешенной нагрузкой до 2,0 МПа.
|
| |
|
| ОПИСАНИЕ |
Конструктивно дилатационные устройства состоят из алюминиевых направляющих, компенсатора и двойных опор. Двойные опоры изготавливаются из стальной проволоки диаметром 8 мм. Конструкция дилатационного устройства обеспечивает защиту полости деформационного шва от возможного попадания крупного мусора и грязи.
|
|
ТИПЫ КОМПЕНСАТОРОВ (МАТЕРИАЛ – EPDM РЕЗИНА)
|
Тип
|
Вид
|
|
Н1–067
|
 |
|
Н2–095
|
 |
|
Н1–098
|
 |
|
Н1–130
|
 |
ТИПЫ ДВОЙНЫХ ОПОР (материал – СТАЛЬ)
| Тип |
Вид |
| КД 080x8 |
 |
| КД 105x8 |
| КД 130x8 |
| КД 150x8 |
| КД 175x8 |
| КД 205x8 |

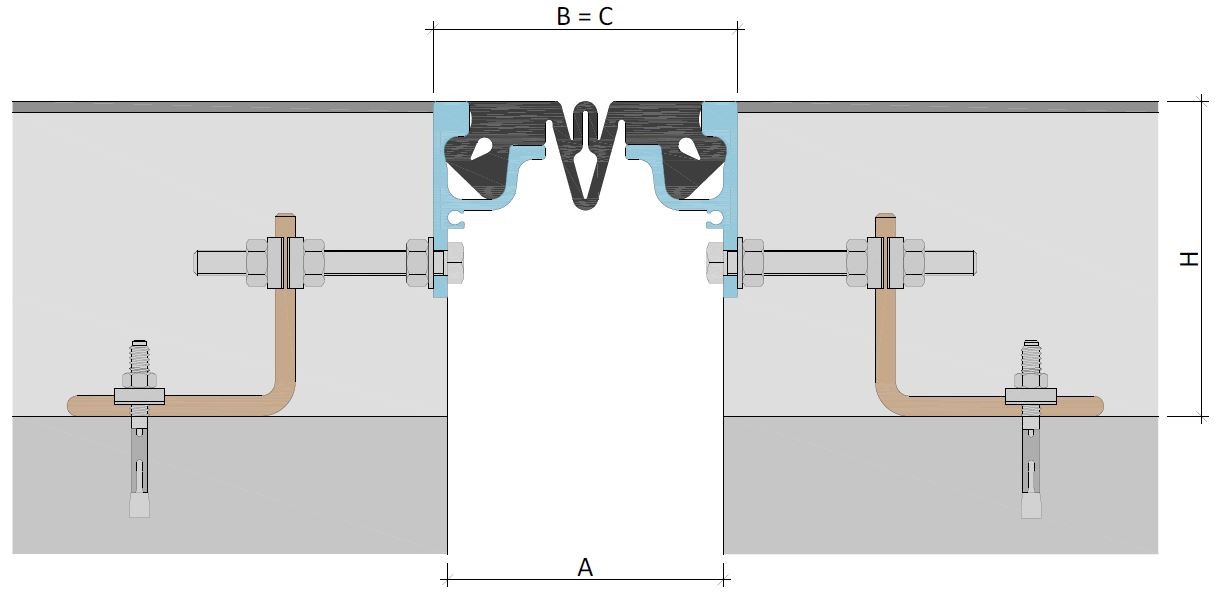

Схема установки
Эксплуатационные характеристики
| Устройство |
Компенсатор |
Двойная опора |
Перемещения, мм |
Размеры, мм |
Нагрузка, МПа |
| →●← |
←●→ |
↓●↑ |
А |
В=С |
Н |
| ДШН-УГЛ/085 |
H1-067 |
КД 080х8 |
7 |
13 |
8 |
75 |
85 |
110 |
2,0 |
| КД 105х8 |
130 |
| КД 130х8 |
160 |
| КД 150х8 |
180 |
| КД 175х8 |
200 |
| КД 205х8 |
230 |
| ДШН-УГЛ/112 |
H2-095 |
КД 080х8 |
35 |
90 |
100 |
102 |
112 |
110 |
2,0 |
| КД 105х8 |
130 |
| КД 130х8 |
160 |
| КД 150х8 |
180 |
| КД 175х8 |
200 |
| КД 205х8 |
230 |
| ДШН-УГЛ/115 |
H1-098 |
КД 080х8 |
25 |
15 |
30 |
105 |
115 |
110 |
2,0 |
| КД 105х8 |
130 |
| КД 130х8 |
160 |
| КД 150х8 |
180 |
| КД 175х8 |
200 |
| КД 205х8 |
230 |
| ДШН-УГЛ/145 |
H1-130 |
КД 080х8 |
20 |
20 |
40 |
135 |
145 |
110 |
2,0 |
| КД 105х8 |
130 |
| КД 130х8 |
160 |
| КД 150х8 |
180 |
| КД 175х8 |
200 |
| КД 205х8 |
230 |
