Закладные профильные конструкции тип ДШЛ-30, ДШЛ-30-УГЛ
ОПИСАНИЕ: Закладные профильные конструкции АКВАСТОП® тип ДШЛ-30 предназначены для окаймления деформационных швов с высотой конструкции пола от 30 мм. Рассчитаны под пешеходные нагрузки, а также декоративное соединение различных напольных покрытий. Крепежный узел обеспечивает облегченный монтаж/демонтаж компенсатора.
|

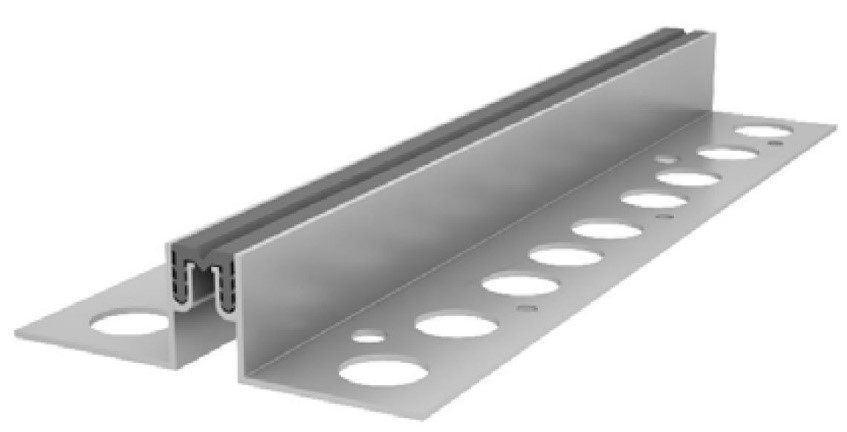

ДШЛ-30/015 (Л1-017) |
 |

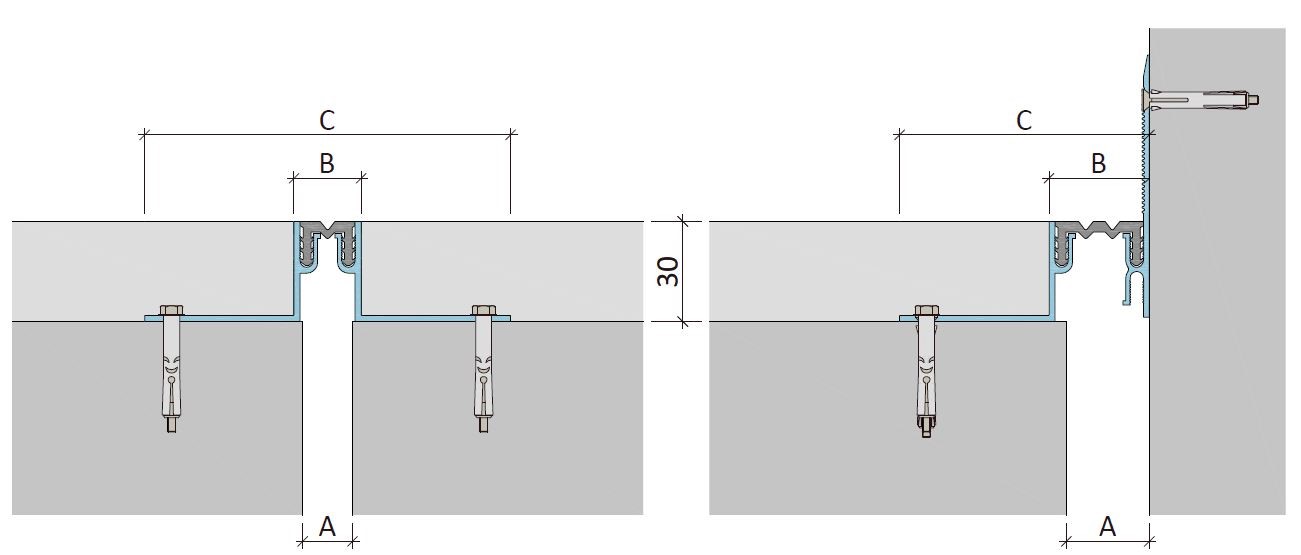

Монтажные схемы
 |
Эксплуатационные характеристики
| Устройство | Компенсатор | Перемещения, мм | Размеры, мм | Нагрузка, МПа | ||||
| →●← | ←●→ | ↓●↑ | A | B | C | |||
| ДШЛ-30/015 | Л1-017 | 2 | 4 | 10 | 15 | 20 | 110 | 0,05 |
| ДШЛ-30-УГЛ/015 | 65 | |||||||
| ДШЛ-30/020 | Л2-021 | 3 | 40 | 20 | 20 | 25 | 115 | 0,05 |
| ДШЛ-30-УГЛ/020 | 70 | |||||||
| ДШЛ-30/025 | Л1-027 | 5 | 4 | 15 | 25 | 30 | 120 | 0,03 |
| ДШЛ-30-УГЛ/025 | 75 | |||||||
| ДШЛ-30/035 | Л1-037 | 15 | 5 | 20 | 35 | 40 | 130 | - |
| ДШЛ-30-УГЛ/035 | 85 | |||||||
Типы компенсаторов (материал – ТЭП)
| Тип | Вид | Тип | Вид |
| Л1-017 |  |
Л1-027 |  |
| Л2-021 |  |
Л1-037 |  |
