Закладные профильные конструкции тип ДШЛ-15, ДШЛ-15-УГЛ
ОПИСАНИЕ: Закладные профильные конструкции АКВАСТОП® тип ДШЛ-15 предназначены для обустройства деформационных швов с высотой конструкции пола от 15 мм. Монтируются в пространство плиточного клея. Уменьшенная ширина крепежного узла компенсатора позволяет минимизировать видимую часть профильной конструкции. По мере износа компенсатор может быть легко заменен.
|

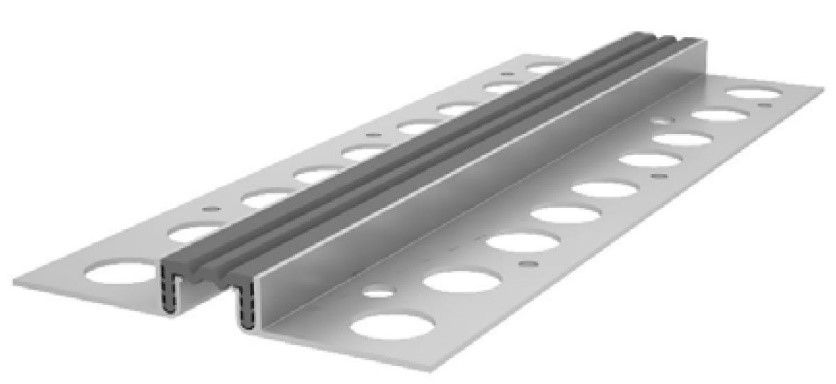

ДШЛ-15/020 (Л1-027) |
 |

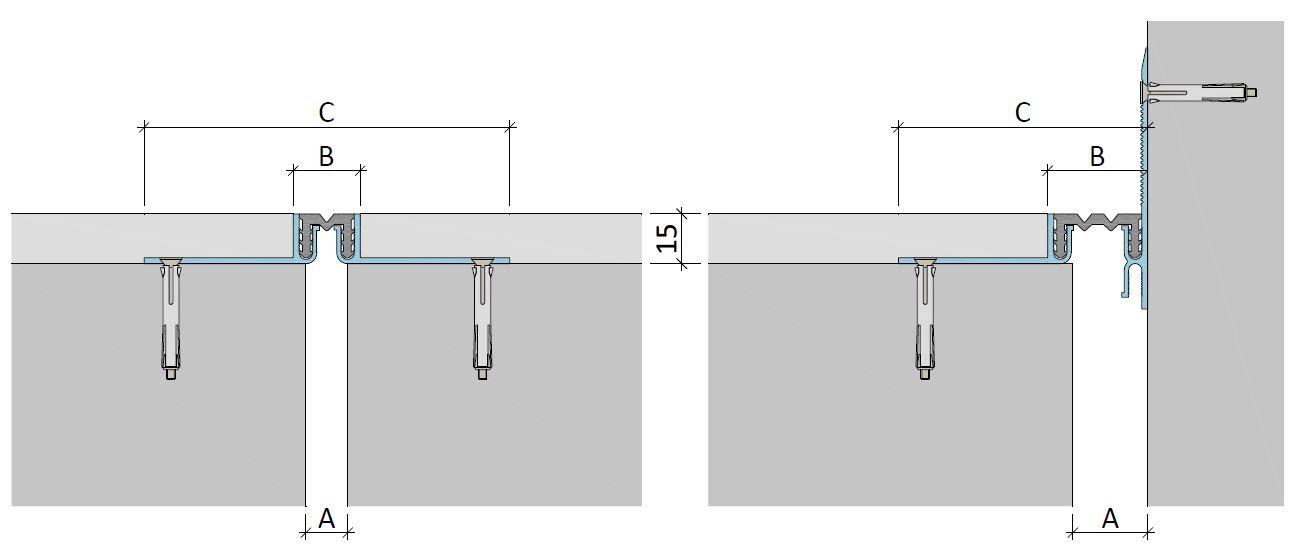

Монтажные схемы
 |
Эксплуатационные характеристики
| Устройство | Компенсатор | Перемещения, мм | Размеры, мм | Нагрузка, МПа | ||||
| →●← | ←●→ | ↓●↑ | A | B | C | |||
| ДШЛ-15/010 | Л1-017 | 2 | 4 | 10 | 10 | 20 | 110 | 0,05 |
| ДШЛ-15-УГЛ/010 | 65 | |||||||
| ДШЛ-15/015 | Л2-021 | 3 | 40 | 20 | 15 | 25 | 115 | 0,05 |
| ДШЛ-15-УГЛ/015 | 70 | |||||||
| ДШЛ-15/020 | Л1-027 | 5 | 4 | 15 | 20 | 30 | 120 | 0,03 |
| ДШЛ-15-УГЛ/020 | 75 | |||||||
| ДШЛ-15/030 | Л1-037 | 15 | 5 | 20 | 30 | 40 | 130 | - |
| ДШЛ-15-УГЛ/030 | 85 | |||||||
Типы компенсаторов (материал – ТЭП)
| Тип | Вид | Тип | Вид |
| Л1-017 |  |
Л1-027 |  |
| Л2-021 |  |
Л1-037 |  |
