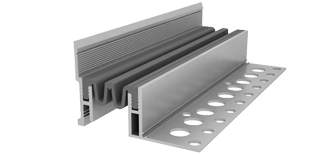

Закладные и закладные-угловые профильные конструкции тип ДШКА-50
| ОПИСАНИЕ |
Закладные профильные конструкции АКВАСТОП® тип ДШКА-50 предназначены для обустройства деформационных швов с высотой конструкции пола от 50 мм. Эксплуатация во внутренних помещениях и открытых площадках: пешеходные переходы, складские помещения, многоярусные стоянки, грузовые платформы и другие сооружения с предполагаемой нагрузкой на профильную конструкцию до 1,2 МПа. Компенсатор изготовлен из термоэластопласта (ТЭП), который по мере износа может быть легко заменен. |
|
|
ДШКА-50/020 (К3–044)
|
ДШКА-50-УГЛ/060 (К3-064)
|
 |
 |

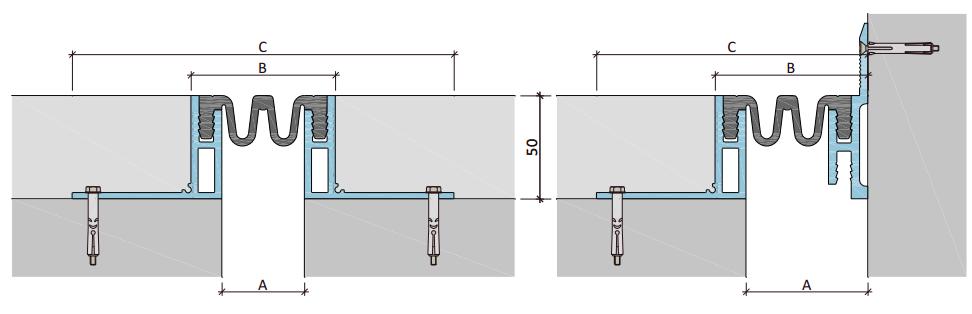

Монтажные схемы
|
Устройство
|
Компенсатор
|
Перемещения, мм
|
Размеры, мм
|
Нагрузка, МПа
|
|
→∙←
|
←∙→
|
↓∙↑
|
А
|
В
|
С
|
|
ДШКА–50 / 020
ДШКА–50–УГЛ / 040
|
К3–044
|
15
|
35
|
10
|
20
40
|
50
55
|
165
112
|
1,20
|
|
ДШКА–50 / 030
ДШКА–50–УГЛ / 050
|
К3–054
|
20
|
45
|
12
|
30
50
|
60
65
|
175
122
|
1,20
|
|
ДШКА–50 / 040
ДШКА–50–УГЛ / 060
|
К3–064
|
30
|
75
|
15
|
40
60
|
70
75
|
185
132
|
1,20
|
|
ДШКА–50 / 050
ДШКА–50–УГЛ / 070
|
К3–074
|
40
|
80
|
20
|
50
70
|
80
85
|
195
142
|
0,90
|
|
ДШКА–50 / 070
ДШКА–50–УГЛ / 090
|
К3–094
|
45
|
80
|
25
|
70
90
|
100
105
|
215
162
|
0,90
|
ТИПЫ КОМПЕНСАТОРОВ (МАТЕРИАЛ – ТЭП)
|
Тип
|
Вид
|
|
К3–044
|
 |
|
К3–054
|
 |
|
К3–064
|
 |
|
К3–074
|
 |
|
К3–094
|
 |
