Закладные и закладные-угловые профильные конструкции тип ДША-30

ОПИСАНИЕ

Закладные профильные конструкции АКВАСТОП® тип ДША-30 предназначены для обустройства деформационных швов с высотой конструкции пола от 30 мм. Особенности: цельнометаллический компенсатор, высокая износостойкость. Нагрузки легкового и грузового автомобильного транспорта для некоторых типов компенсаторов.

ДША-30/085 (А1-070)

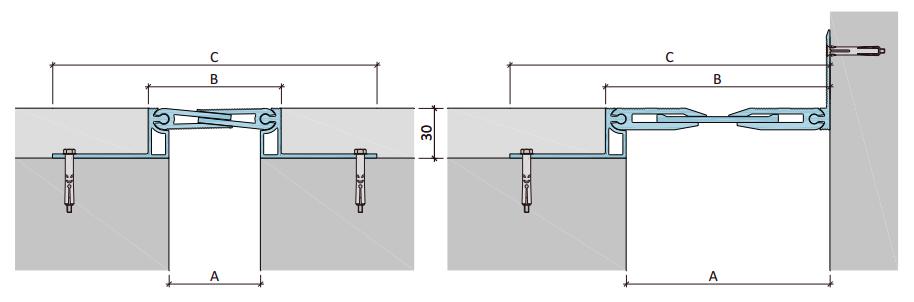

Монтажные схемы

Устройство	Компенсатор	Перемещения, мм			Размеры, мм			Нагрузка, МПа
Устройство	Компенсатор	→∙←	←∙→	↓∙↑	А	В	С	Нагрузка, МПа
ДША–30 / 025 ДША–30–УГЛ / 038	А1–030	5	5	6	25 38	50	165 108	0,35
ДША–30 / 055 ДША–30–УГЛ / 068	А1–050	15	14	10	55 68	80	195 138	0,25
ДША–30 / 085 ДША–30–УГЛ /098	А1–070	22	30	13	85 98	110	225 168	0,10
ДША–30 / 110 ДША–30–УГЛ / 125	А2–130	30	26	20	110 125	135	250 195	0,05
ДША–30 / 150 ДША–30–УГЛ / 165	А2–170	30	26	25	150 165	175	290 235	0,05
ДША–30 / 180 ДША–30–УГЛ / 195	А2–200	30	26	30	180 195	205	320 265	0,03

ТИПЫ КОМПЕНСАТОРОВ (МАТЕРИАЛ – АЛЮМИНИЙ)

Тип	Вид
А1–030
А1–050
А1–070
А2–130
А2–170
А2–200
