Закладные водонепроницаемые профильные конструкции тип ДПШ-30 (+сталь)

ОБЛАСТЬ ПРИМЕНЕНИЯ

Дилатационные устройства ДПШ-30 (высотой 30 мм, +сталь) предназначены для перекрытия зазоров деформационных швов в зданиях, сооружениях паркингов и эксплуатируемых кровель стилобата шириной до 50 мм со значительным трафиком движения пневмоколесного транспорта разрешенной нагрузкой до 3,0 МПа.

ОПИСАНИЕ

Конструктивно дилатационные устройства состоят из алюминиевых направляющих, компенсатора из термоэластопласта, прижимных накладок и обвода для сопряжения с гидроизоляционным ковром. Устройства комплектуются прижимными накладками: - из окрашенной стали (СО) - 3 мм - из оцинкованной стали (СОц) - 3 мм - из нержавеющей стали (СН) - 2 мм Конструкция дилатационного устройства ДПШ герметична и обеспечивает защиту полости деформационного шва от возможных протечек воды.

ДПШ-30/050 (+сталь)

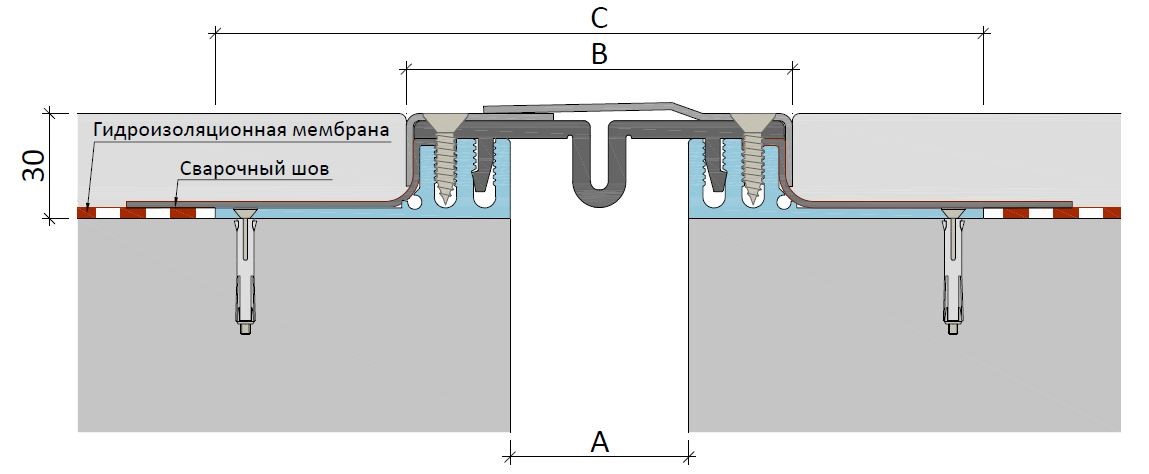

Монтажная схема

Устройство	Компенсатор	Перемещения, мм			Размеры, мм				Нагрузка, МПа
Устройство	Компенсатор	→∙←	←∙→	↓∙↑	А	В	С
ДПШ–30 / 050	П3–104	5	25	30	50	108		213	3,0
ДПШ–30 / 080	П3–134	30	40	35	80	138		243	2,1
ДПШ–30 / 100	П3–154	30	50	45	100	158		266	1,0
ДПШ–30 / 150	П3–204	30	50	50	150	210		316	0,5

ТИПЫ КОМПЕНСАТОРОВ (МАТЕРИАЛ – ТЭП)

Тип	Вид
П3–104
П3–134
П3–154
П3–204

ТИПЫ ОБВОДОВ ГИДРОИЗОЛЯЦИИ (МАТЕРИАЛ – ПВХ-П)

Тип	Вид
КОГ–055
КОГ–318

КОГ-055 – монтаж устройства без сопряжения с гидроизоляционным ковром

КОГ-318 – монтаж устройства при сопряжении с гидроизоляционным ковром
