Закладные-угловые профильные конструкции тип ДШН-УГЛ
| ОПИСАНИЕ |
Угловые профильные конструкции АКВАСТОП® тип ДШН-УГЛ предназначены для устройства деформационных швов в конструкциях пола, с нагрузкой до 2,0 МПа. Возможно применение в сборно-металлических конструкциях и в комбинации со стандартным стальным уголком в конструкциях пола со значительными толщинами. Герметичный крепежный узел компенсатора препятствует попаданию внутрь шва влаги и грязи. Компенсатор изготовлен из EPDM резины и устойчив к воздействию озона, ультрафиолета, маслам, бензину и антиобледенительным солям.
|
| |
|
| Упаковка |
Алюминиевый профиль - 3 м. Копменсатор резина EPDM - бухта 30 м.
|
|
|
ДШН-УГЛ/115 (Н1–098)
|
 |

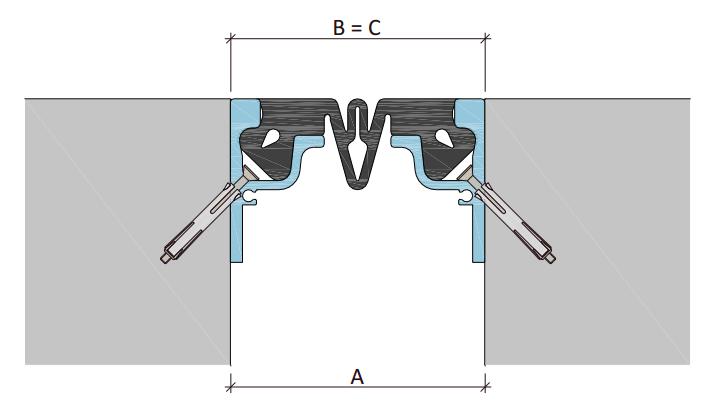

Монтажная схема
|
Устройство
|
Компенсатор
|
Перемещения, мм
|
Размеры, мм
|
Нагрузка, МПа
|
|
→∙←
|
←∙→
|
↓∙↑
|
А
|
В=С
|
|
ДШН–УГЛ / 085
|
Н1–067
|
7
|
13
|
8
|
85
|
84
|
2,0
|
|
ДШН–УГЛ / 112
|
Н2–095
|
35
|
90
|
100
|
112
|
112
|
3,0
|
|
ДШН–УГЛ / 115
|
Н1–098
|
25
|
15
|
30
|
70
|
115
|
2,0
|
|
ДШН–УГЛ / 145
|
Н1–130
|
20
|
20
|
40
|
100
|
146
|
2,0
|

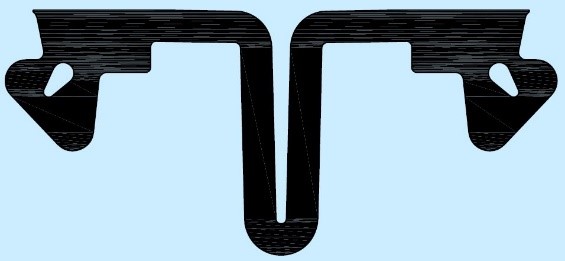

ТИПЫ КОМПЕНСАТОРОВ (МАТЕРИАЛ – EPDM РЕЗИНА)
|
Тип
|
Вид
|
|
Н1–067
|
 |
|
Н2–095
|
 |
|
Н1–098
|
 |
|
Н1–130
|
 |
