Установку шпонок необходимо производить в соответствии с проектно-конструкторской документацией. Работы по установке шпонок должны выполнять квалифицированные специалисты, имеющие соответствующие навыки и опыт.

Гидрошпонки устанавливают и закрепляют в проектное положение, симметрично относительно осей шва.

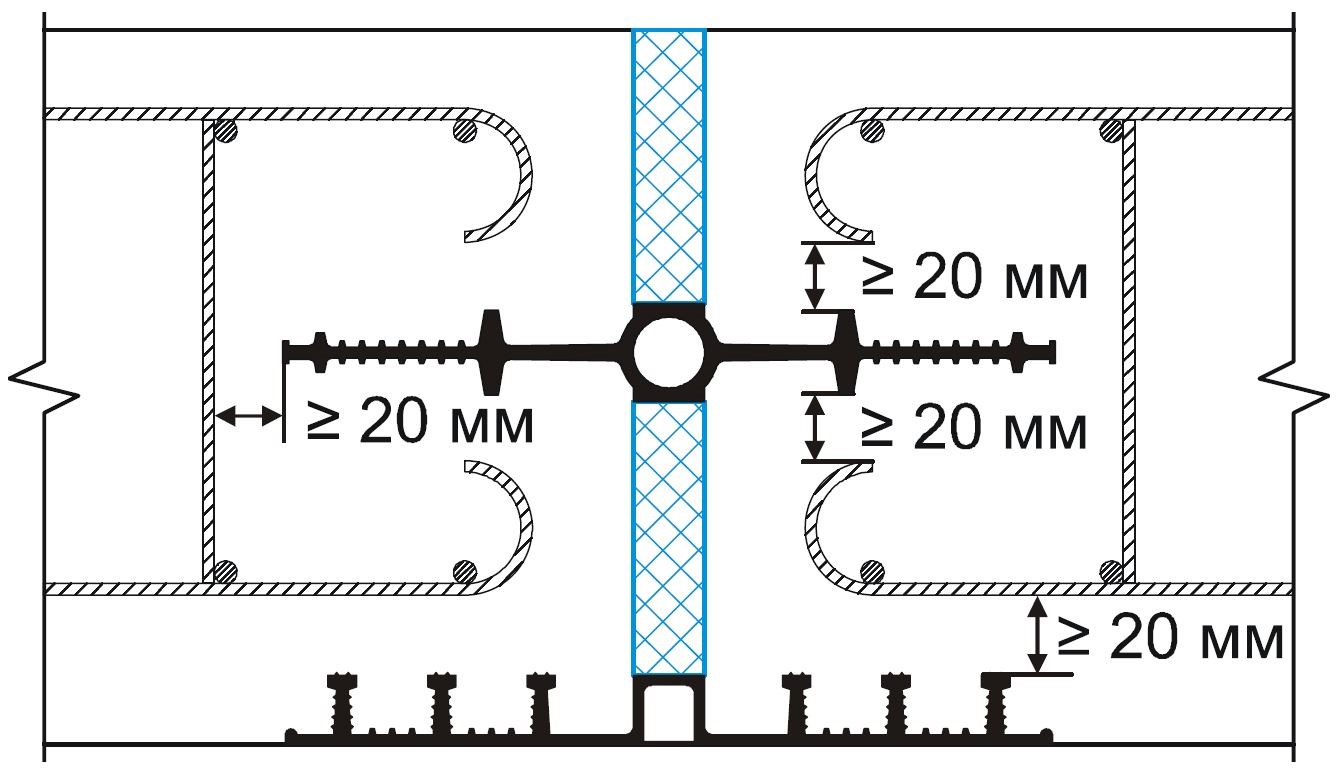

Зазор между шпонкой любого типа и ближайшим арматурным стержнем должен быть не менее 20 мм.

В горизонтальных конструкциях для получения плотного контакта бетона с телом шпонок при бетонировании внутренние гидрошпонки типа ДВ, ДВИ и гидрошпонки типа ХВ следует устанавливать с прогибом под углом около 10°.

При установке шпонок необходимо обеспечить герметичность в местах примыкания их к опалубке для исключения протекания цементного раствора при проведении бетонных работ.

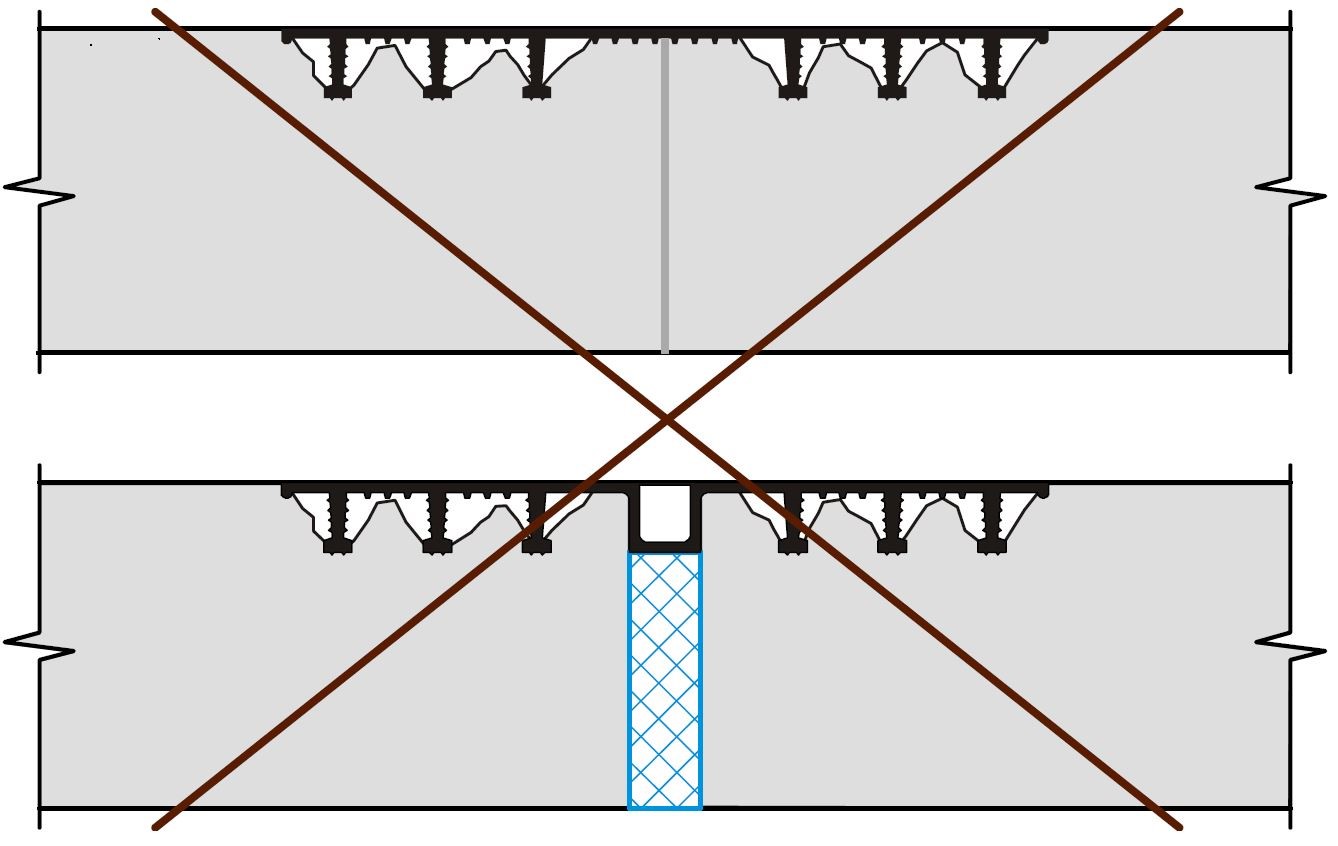

Не рекомендуется установка опалубочных шпонок типов ДО, ДОИ и гидрошпонок ХО в верхнюю часть горизонтальных конструкций.

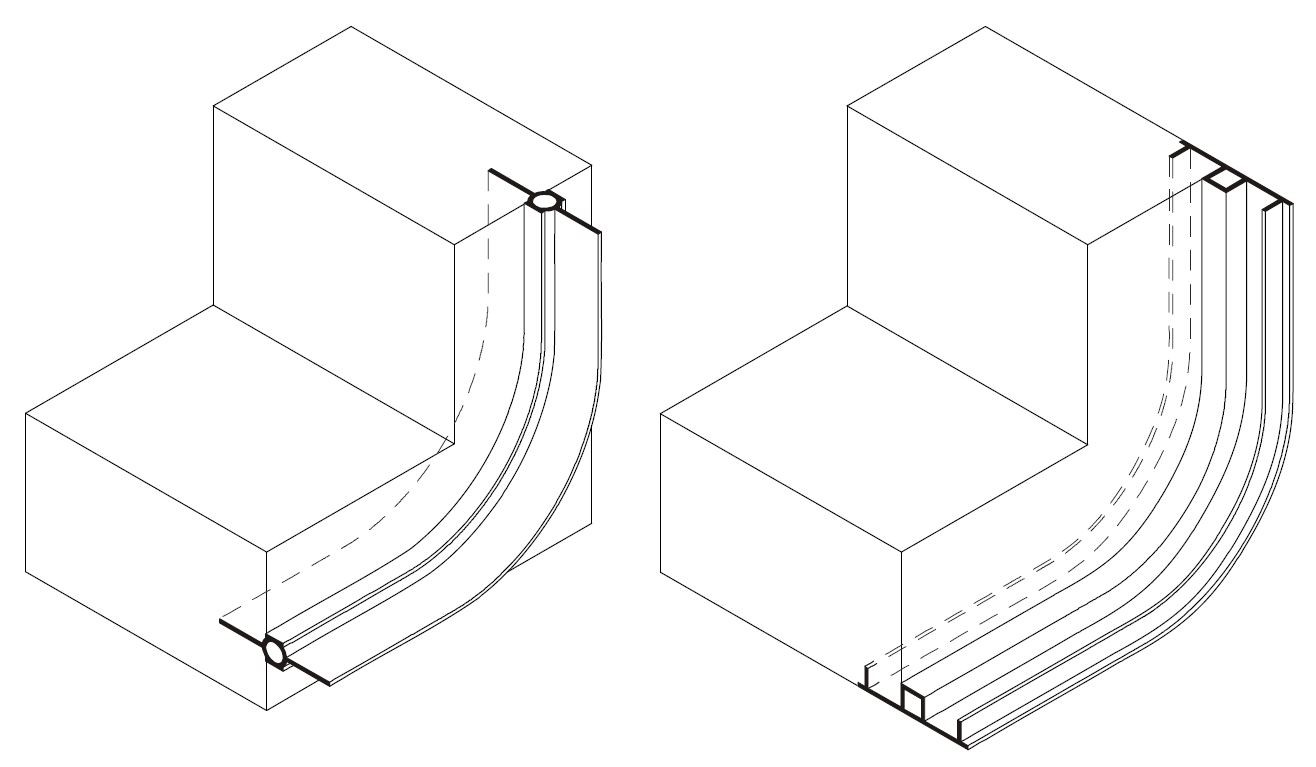

Допускается установка гидрошпонок с минимальным радиусом изгиба Rизг.:



Тип гидрошпонки	Rизг, мм
ДВ, ДВИ, ДО, ДОИ	200
ХО	180
ХВ, ХВС (ХВН)	100



В строительной конструкции гидрошпонки должны образовывать замкнутый контур по всему периметру возможного водопроявления:

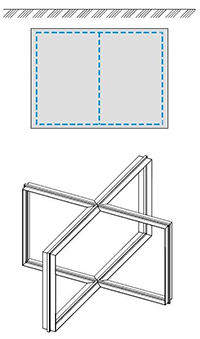

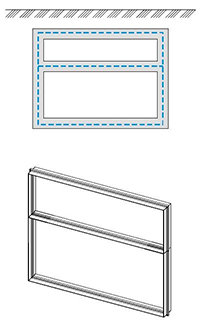

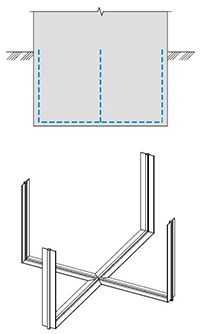

Протяженные подземные сооружения (тоннели)	Подземные сооружения	Заглубленные сооружения



Допускается установка гидроизоляционных шпонок в швы с размером зазора меньше, чем размер деформационного узла шпонки:

Крепление гидроизоляционных шпонок АКВАСТОП®

Внутренние гидрошпонки тип ДВ, ДВИ, тип ХВ крепят вязальной проволокой к арматурным стержням с шагом около 250 мм (см. узел 1).

Опалубочные гидрошпонки тип ДО, ХО крепят к деревянной опалубке гвоздями 70-90 мм (максимальная глубина забивки 1/3 длины гвоздя) с шагом около 250 мм (см. узел 2). После забивки гвозди следует отогнуть на угол 40-50° от вертикального положения. В других случаях (например, установка опалубочных гидрошпонок на бетонную подготовку) для крепления следует использовать клеевые составы (см. узел 3).

Защитные гидрошпонки тип ДЗ на первом этапе бетонирования крепят к деревянной опалубке гвоздями 70-90 мм (максимальная глубина забивки 25 мм) с шагом около 250 мм (см. узел 2). После забивки гвозди следует отогнуть на угол 40-50° от вертикального положения. Для предотвращения смещения заполнителя полости шва от проектного положения его необходимо вклеить (см. узел 4).

Способ крепления должен исключать возможность смещения гидрошпонок от проектного положения при ведении бетонных работ.

Заполнитель полости деформационного шва

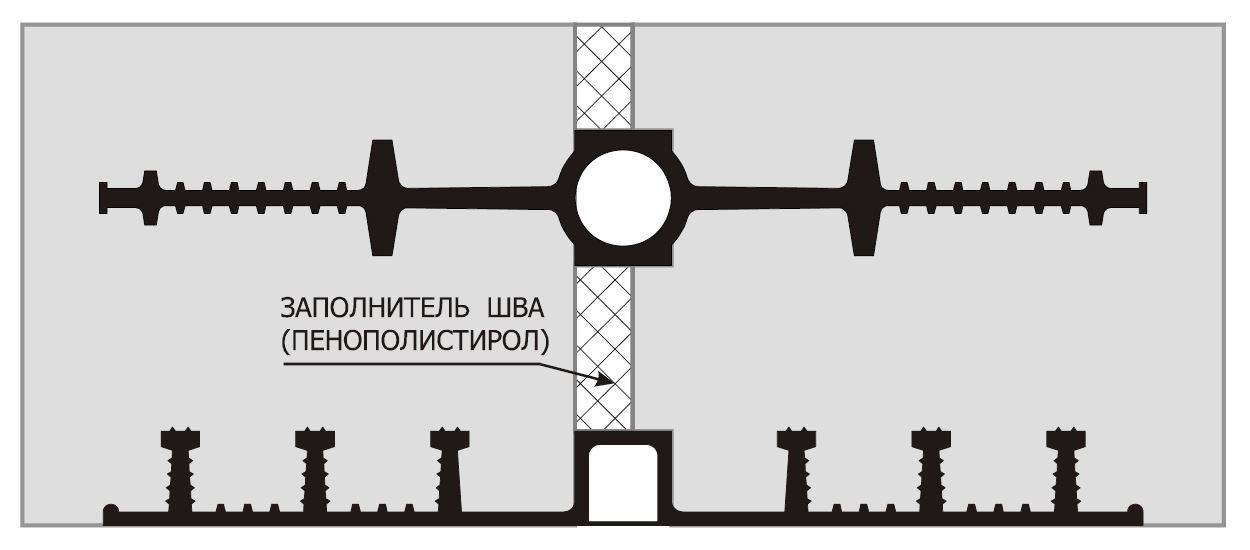

В качестве заполнителя полости шва следует использовать пенополистирол, пенопласт или аналогичные материалы. Применяемый материал должен обеспечить проектный размер зазора деформационного шва при ведении бетонных работ и свободное сжатие/раскрытие шва, без возникновения напряжений в сопрягаемых элементах конструкции, при эксплуатации сооружения.

Заполнитель полости шва следует крепить клеевым составом.

Клеевые составы

Применяемый клеевой состав должен иметь хорошую адгезию к склеиваемым материалам и не вызывать их разрушения.

В качестве клеевого состава рекомендуется использовать герметики, мастики или клеи холодного применения на полиуретановой, полисульфидной (тиоколовой), бутилкаучуковой, эпоксидной или другой основе.
