Рабочий шов бетонирования. Гидроизоляция

В настоящее время наиболее распространенным способом возведения зданий является монолитное строительство. Наряду с большим количеством преимуществ данного способа, у монолита есть свои особенности. Так, для того, чтобы обеспечить монолитность конструкции ее лучше бетонировать непрерывно. Однако это не всегда возможно ввиду значительных объемов работ и сложности конструкций. Когда перерывы в бетонировании неизбежны устраивают так называемый холодный (рабочий, технологический, строительный) шов бетонирования.

На первый взгляд, может показаться, что ничего сложного в таких работах нет, однако на практике швы в бетоне вызывают настоящую головную боль у строителей, т.к. фактически, от того, как устроен шов бетонирования, зависит прочность конструкции. Технологические швы сами по себе являются ослабленным местом, и правильность его устройства определяет прочностные характеристики конструкции. Процесс его устройства осложняется еще и тем, что в таких сооружениях, как резервуары, бассейны, фундаменты и т.п., где существует постоянное давление от воды, необходимо дополнительно устраивать гидроизоляцию швов.

К сожалению, зачастую гидроизоляцией швов в бетоне пренебрегают, обосновывая это высокой стоимостью и чрезмерной экономией на этапе строительства. В результате, мы получаем вполне закономерное явление – текущие швы:

Текущие швы



Сырость и плесень:

Сырость и плесень

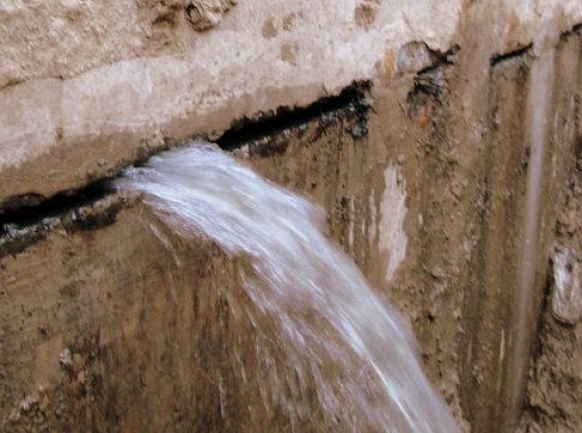

И даже фонтанирующие течи:

Фонтанирующие течи

И ведь не всегда в подобных случаях, после обнаружения течи, есть возможность ее устранить. Как правило, с этим сталкиваются через несколько месяцев после сдачи объекта и когда уже выполнена отделка. И в таком случае остается только ремонт швов, а ремонт обходится всегда в РАЗЫ дороже правильного устройства на этапе строительства.

Так стоит ли экономить на подобных вещах?

На сегодняшний день, в Беларуси есть надежные способы герметизации именно таких швов. Речь идет об использовании в них гидроизоляционных шпонок АКВАСТОП типов ХВ или ХО, которые устанавливаются до бетонирования и целиком остаются в монолите (смотреть фото с объектов). По сравнению с более известным способом герметизации холодных швов - бентонитовыми шнурами, гидравлическая шпонка АКВАСТОП способна выдерживать гораздо большее  давление воды, что особенно актуально в сооружениях типа резервуаров и при использовании бетонов с водонепроницаемостью W8 и выше.

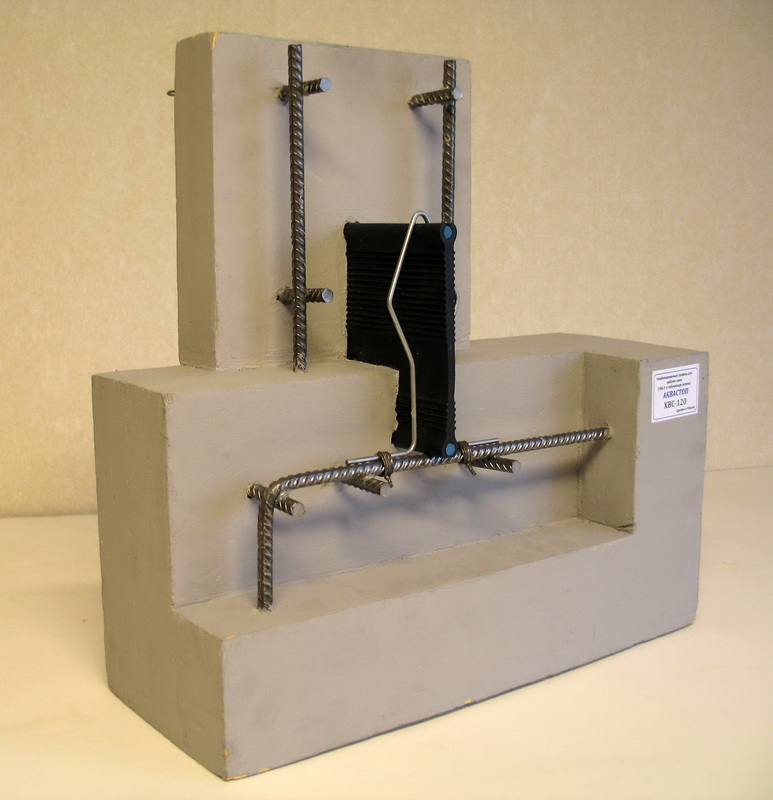

Уникальной по своей конструкции также является гидрошпонка АКВАСТОП типа ХВС, которая устанавливается в самом «плачущем» месте конструкции – на стыке «стена-пол» или «стена-плита».

Гидрошпонка АКВАСТОП типа ХВС

Данная шпонка в каналах снабжена профилем из гидрофильной резины, который разбухает при контакте с водой, обеспечивая дополнительную герметизацию шва. Отличительной особенностью гидрошпонок АКВАСТОП ХВ, ХО и ХВС является то, что при их пересечении их можно легко сварить между собой, образовывая Т-образные или Х-образные соединения, а также, при наличии деформационных швов, сварить с гидрошпонками для деформационных швов.

Порядок установки шпонок приведен в Технологическом регламенте ТР 186-07, а также в Технологической карте ТК-100299864.196-2014.

Подбор необходимого типа шпонки и правильный ее монтаж являются современным, проверенным и самым надежным способом гидроизолировать рабочий шов бетонирования (швы в бетоне).
