Накладные профильные конструкции тип ДШЛ-0, ДШЛ-0-УГЛ
ОПИСАНИЕ: Накладные профильные конструкции АКВАСТОП® тип ДШЛ-0 предназначены для обустройства деформационных швов непосредственно по финишной отделке пола, стен и потолка. Конструкция выдерживает пешеходные нагрузки. Компенсатор изготовлен из термоэластопласта (ТЭП).
|

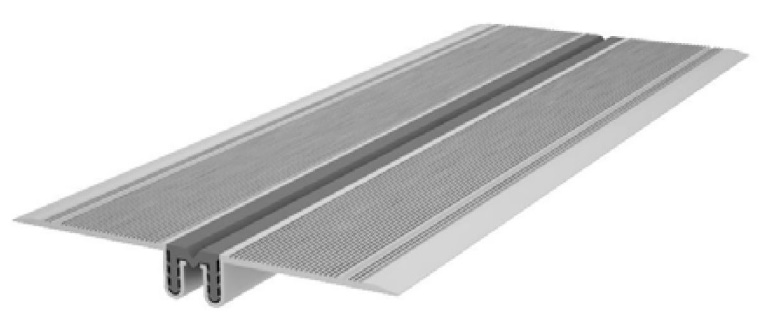

ДШЛ-0/020 (Л1-017) |

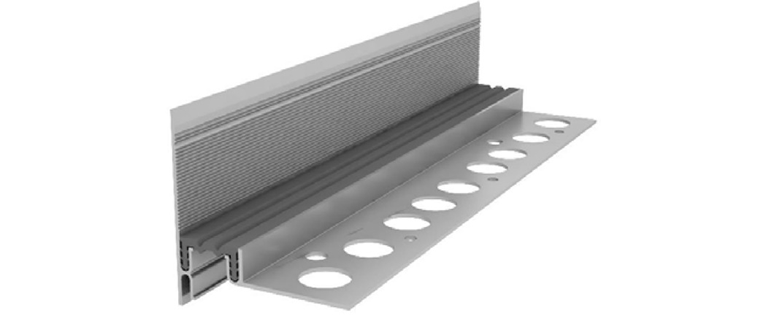

ДШЛ-0-УГЛ/030 (Л1-027) |
 |
 |

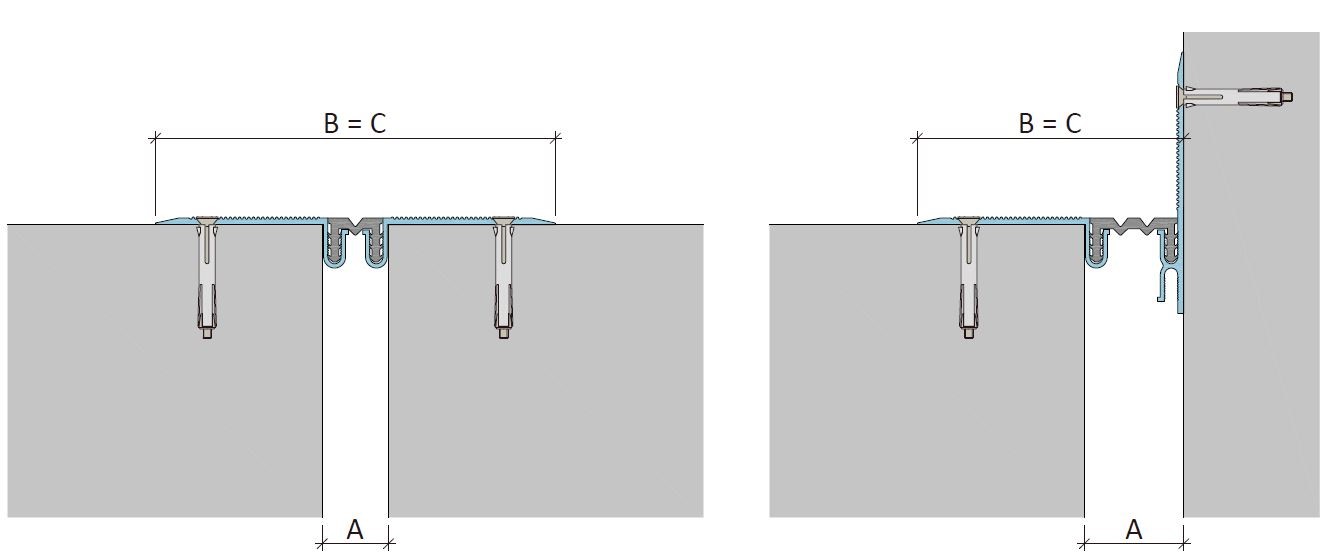

Монтажные схемы
 |
Эксплуатационные характеристики
| Устройство | Компенсатор | Перемещения, мм | Размеры, мм | Нагрузка, МПа | |||
| →●← | ←●→ | ↓●↑ | A | B=C | |||
| ДШЛ-0/020 | Л1-017 | 2 | 4 | 10 | 20 | 120 | 0,05 |
| ДШЛ-0-УГЛ/020 | 70 | ||||||
| ДШЛ-0/025 | Л2-021 | 3 | 40 | 20 | 25 | 125 | 0,05 |
| ДШЛ-0-УГЛ/025 | 75 | ||||||
| ДШЛ-0/030 | Л1-027 | 5 | 4 | 15 | 30 | 130 | 0,03 |
| ДШЛ-0-УГЛ/030 | 80 | ||||||
| ДШЛ-0/040 | Л1-037 | 15 | 5 | 20 | 40 | 140 | - |
| ДШЛ-0-УГЛ/040 | 90 | ||||||
Типы компенсаторов (материал – ТЭП)
| Тип | Вид | Тип | Вид |
| Л1-017 |  |
Л1-027 |  |
| Л2-021 |  |
Л1-037 |  |
