Накладные и накладные-угловые профильные конструкции тип ДШС-0
|
ДШС-150/0 (C2–140)
|

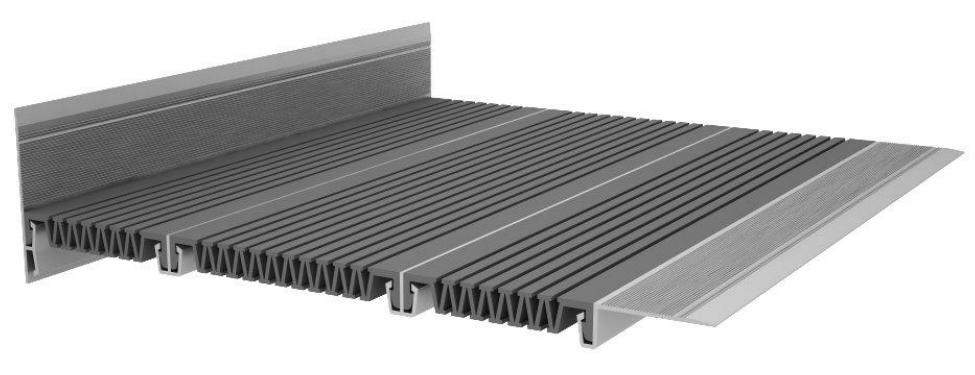

ДШС-200/0-УГЛ (C2–195)
|
 |
 |

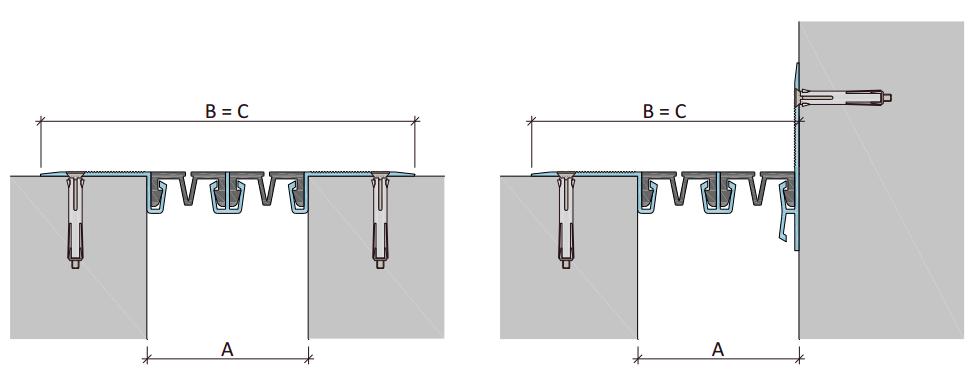

Монтажные схемы
|
Устройство
|
Компенсатор
|
Перемещения, мм
|
Размеры, мм
|
Нагрузка, МПа
|
|
→∙←
|
←∙→
|
↓∙↑
|
А
|
В
|
С
|
|
ДШС–0 / 060
ДШС–0–УГЛ / 060
|
C2–055
|
4
|
20
|
30
|
60
|
137
99
|
137
99
|
-
|
|
ДШС–0 / 100
ДШС–0–УГЛ / 100
|
C2–100
|
16
|
50
|
40
|
100
|
177
139
|
177
139
|
-
|
|
ДШС–0 / 110
ДШС–0–УГЛ / 110
|
C3–105
|
12
|
60
|
50
|
110
|
187
149
|
187
149
|
-
|
|
ДШС–0 / 130
ДШС–0–УГЛ / 130
|
C3–125
|
23
|
80
|
70
|
130
|
207
169
|
207
169
|
-
|
|
ДШС–0 / 150
ДШС–0–УГЛ / 150
|
C2–140
|
38
|
100
|
80
|
150
|
227
189
|
227
189
|
-
|
|
ДШС–0 / 160
ДШС–0–УГЛ / 160
|
C3–155
|
26
|
110
|
90
|
160
|
237
199
|
237
199
|
-
|
|
ДШС–0 / 200
ДШС–0–УГЛ / 200
|
C2–195
|
44
|
130
|
100
|
200
|
277
239
|
277
239
|
-
|
ТИПЫ КОМПЕНСАТОРОВ (МАТЕРИАЛ – ТЭП)
|
Тип
|
Вид
|
|
C2–055
|
 |
|
C2–100
|
 |
|
C3–105
|
 |
|
C3–125
|
 |
|
C2–140
|
 |
|
C3–155
|
 |
|
C2–195
|
 |
