Накладные и накладные-угловые профильные конструкции тип ДШС-0
|
ДШС-75/0 (C1–069) |
 |

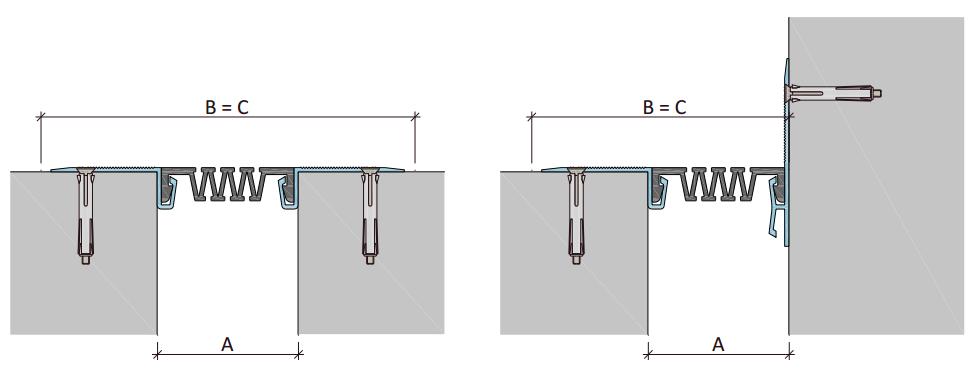

Монтажные схемы
 |
|
Устройство |
Компенсатор |
Перемещения, мм |
Размеры, мм |
Нагрузка, МПа |
||||
|
→∙← |
←∙→ |
↓∙↑ |
А |
В |
С |
|||
|
ДШС–0 / 030 ДШС–0–УГЛ / 030 |
C1–027 |
2 |
10 |
10 |
30 |
107 69 |
107 69 |
- |
|
ДШС–0 / 050 ДШС–0–УГЛ / 050 |
C1–048 |
8 |
40 |
40 |
50 |
128 90 |
128 90 |
- |
|
ДШС–0 / 075 ДШС–0–УГЛ / 075 |
C1–069 |
19 |
50 |
50 |
75 |
149 111 |
149 111 |
- |
|
ДШС–0 / 100 ДШС–0–УГЛ / 100 |
C1–097 |
22 |
70 |
70 |
100 |
177 139 |
177 139 |
- |
ТИПЫ КОМПЕНСАТОРОВ (МАТЕРИАЛ – ТЭП)
|
Тип |
Вид |
|
C1–027 |
 |
|
C1–048 |
 |
|
C1–069 |
 |
|
C1–097 |
 |
