Накладные и накладные-угловые профильные конструкции тип ДШО-0

ОПИСАНИЕ

Усиленная накладная конструкция АКВАСТОП® тип ДШО-0. Аналогично накладному типу ДШВ, монтируется непосредственно на финишное покрытие пола. Конструкция выдерживает пешеходные нагрузки и легковой транспорт с невысокой интенсивностью движения.

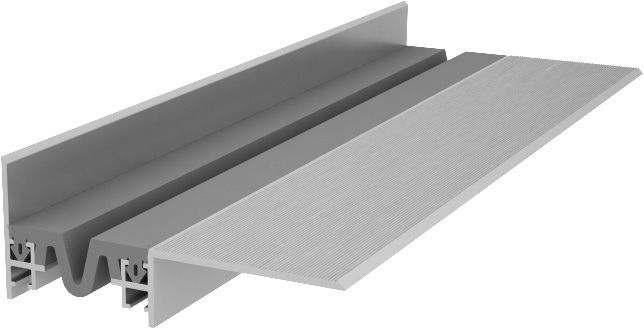

ДШО-0/050 (В0-049)	ДШО-0-УГЛ/050 (В0-049)

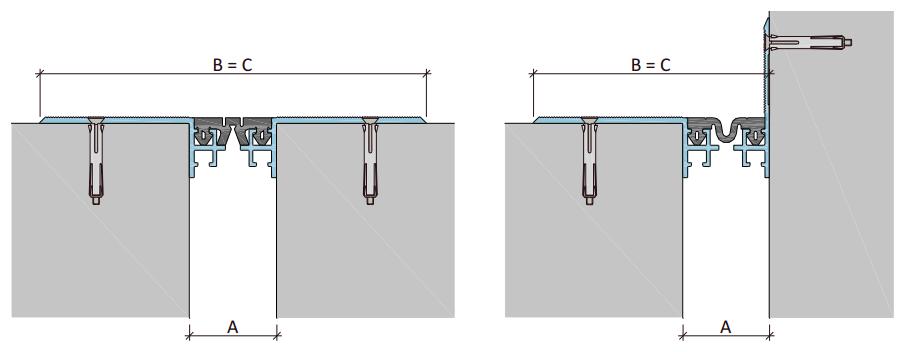

Монтажные схемы

Устройство	Компенсатор	Перемещения, мм			Размеры, мм		Нагрузка, МПа
Устройство	Компенсатор	→∙←	←∙→	↓∙↑	А	В=С	Нагрузка, МПа
ДШО–0 / 035 ДШО–0–УГЛ / 035	В0–032	2	2	3	35	155 95	0,30
	В1–032	5	5	3
	В2–032	1	2	3
ДШО–0 / 040 ДШО–0–УГЛ / 040	В0–038	5	5	4	40	160 100	0,30
	В1–038	6	6	4
	В2–038	2	2	4
ДШО–0 / 050 ДШО–0–УГЛ / 050	В0–049	9	9	6	50	170 110	0,25
	В1–049	10	10	6
	В2–049	2	3	6
ДШО–0 / 060 ДШО–0–УГЛ / 060	В0–060	12	12	8	60	180 120	0,25
	В1–060	15	15	8
	В2–060	3	3	8
ДШО–0 / 070 ДШО–0–УГЛ / 070	В0–068	14	14	10	70	190 130	0,20

ТИПЫ КОМПЕНСАТОРОВ (МАТЕРИАЛ – ТЭП)

Тип	Вид	Тип	Вид	Тип	Вид
В0–032		В1–032		В2–032
В0–038		В1–038		В2–038
В0–049		В1–049		В2–049

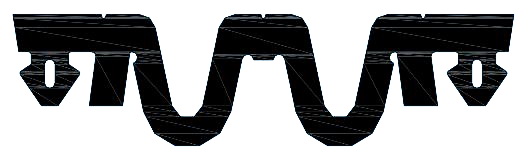

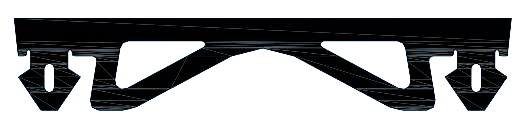

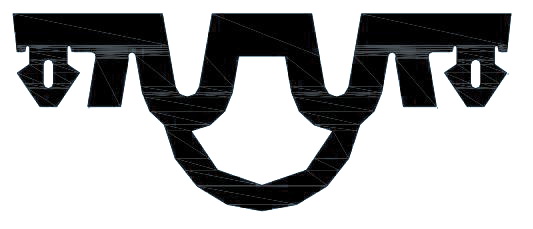

В0–060		В1–060		В2–060

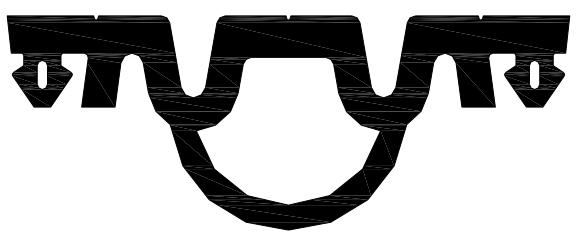

В0–068
