Накладные и накладные-угловые профильные конструкции тип ДША-0

ОПИСАНИЕ

Накладные профильные конструкции АКВАСТОП® тип ДША-0 предназначены для обустройства деформационных швов, непосредственно по финишному покрытию пола. Особенности: цельнометаллический компенсатор, высокая износостойкость. Рассчитаны на нагрузку от легкового и грузового автотранспорта до 3500 кг.

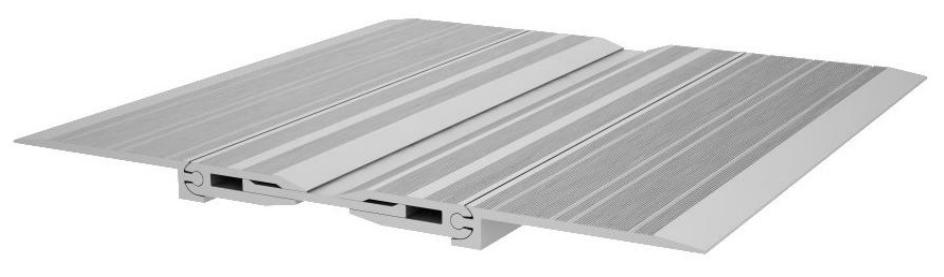

ДША-0/050 (А1-030)	ДША-0/135 (А2-130)

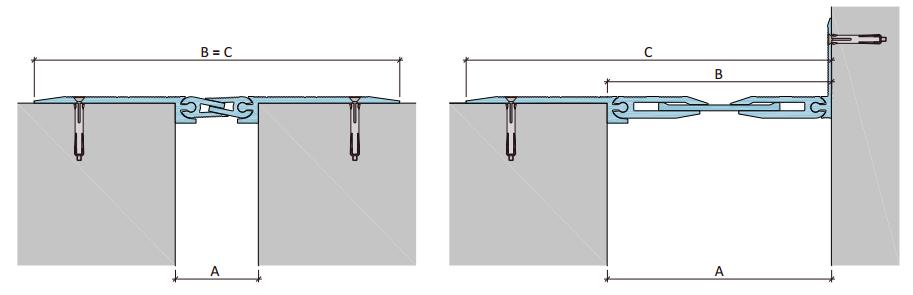

Монтажные схемы

Устройство	Компенсатор	Перемещения, мм			Размеры, мм		Нагрузка, МПа
Устройство	Компенсатор	→∙←	←∙→	↓∙↑	А	В=С	Нагрузка, МПа
ДША–0 / 050 ДША–0–УГЛ / 050	А1–030	5	5	6	50	220 135	0,30
ДША–0 / 080 ДША–0–УГЛ / 080	А1–050	15	14	10	80	250 165	0,15
ДША–0 / 110 ДША–0–УГЛ / 110	А1–070	22	30	13	110	280 195	0,10
ДША–0 / 135 ДША–0–УГЛ / 135	А2–130	13	13	20	135	305 220	0,05
ДША–0 / 175 ДША–0–УГЛ / 175	А2–170	26	30	25	175	345 260	0,05
ДША–0 / 205 ДША–0–УГЛ / 205	А2–200	26	30	30	205	375 290	0,03

ТИПЫ КОМПЕНСАТОРОВ (МАТЕРИАЛ – АЛЮМИНИЙ)

Тип	Вид
А1–030
А1–050
А1–070
А2–130
А2–170
А2–200
