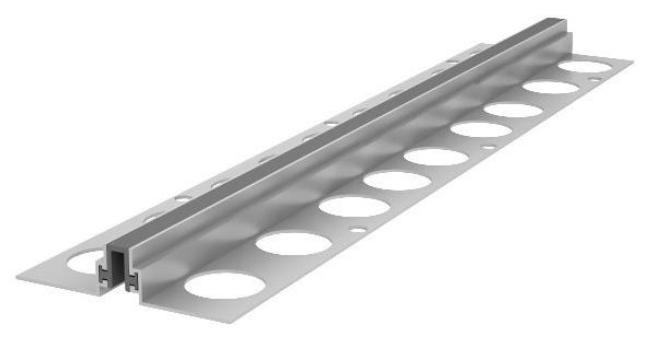

Дилатационный профиль тип ТПМ
| ОБЛАСТЬ ПРИМЕНЕНИЯ |
Обустройство компенсационных швов, эффективная защита кромок и декоративное соединение различных напольных покрытий, с предполагаемой нагрузкой до 0,6 МПа.
|
| |
|
| ОПИСАНИЕ |
Конструктивно деформационный шов состоит из алюминиевых направляющих с вкладкой из ТЭП (термоэластопласта). Конструкция препятствует попаданию внутрь шва грязи и обеспечивает водонепроницаемость и устойчивость к высоким нагрузкам.
|
| |
|
| УПАКОВКА |
Алюминиевый профиль - 3 м. Компенсатор - бухта 30 м. |
|
|
ТПМ-14 / 012 (ПМ1-007)
|
 |
Монтажные схемы
|
Устройство
|
Компенсатор
|
Перемещения, мм
|
Размеры, мм
|
Нагрузка, МПа
|
|
→∙←
|
←∙→
|
↓∙↑
|
А
|
В
|
С
|
Н
|
|
ТПМ-11 / 007
|
ПМ1-007
|
2
|
2
|
1
|
7
|
9
|
64
|
11
|
0,60
|
|
ТПМ-14 / 012
|
ПМ1-007
|
2
|
2
|
1
|
12
|
9
|
64
|
14
|
0,60
|
