Деформационный шов тип ДШКА-ФАС
| ОБЛАСТЬ ПРИМЕНЕНИЯ |
Фасадные профильные конструкции АКВАСТОП® тип ДШКА-ФАС предназначены для устройства деформационных швов на фасадах зданий и сооружений.
|
| |
|
| ОПИСАНИЕ |
Герметичный крепежный узел компенсатора препятствует попаданию внутрь шва влаги и грязи. Компенсатор изготовлен из термоэластопласта (ТЭП), устойчив к воздействию озона, ультрафиолета и антиобледенительным солям, а его конструкция обеспечивает компенсацию значительных перемещений. Минимальная ширина деформационного шва для установки профильной конструкции - 80 мм, обусловлена особенностью крепления алюминиевых направляющих.
|
| |
|
| УПАКОВКА |
Алюминиевый профиль - 3 м.
Уплотнительный профиль - бухта 30 м. |
|
|

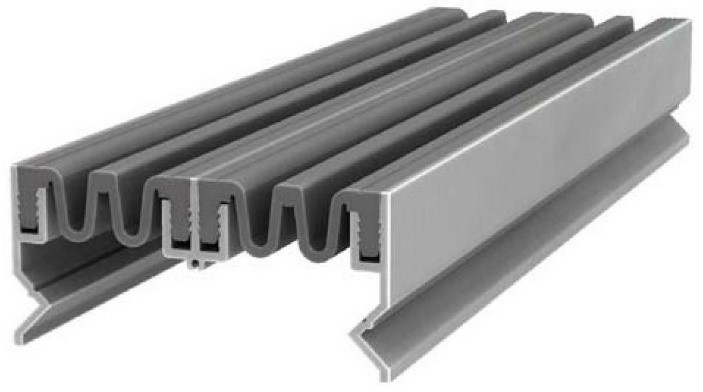

ДШКА-100/ФАС (К3-094)
|
ДШКА-135/ФАС (К4-128)
|
 |
 |

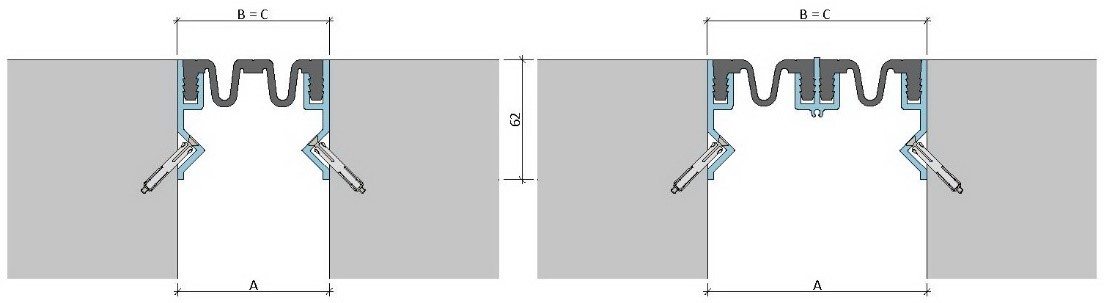

Монтажные схемы
|
Устройство
|
Компенсатор
|
Перемещения, мм
|
Размеры, мм
|
Нагрузка, МПа
|
|
→∙←
|
←∙→
|
↓∙↑
|
А
|
В=С
|
|
ДШКА–ФАС / 080
|
К3–074
|
40
|
80
|
20
|
80
|
80
|
ветровая
|
|
ДШКА–ФАС / 100
|
К3–094
|
45
|
80
|
25
|
100
|
100
|
ветровая
|
|
ДШКА–ФАС / 115
|
К4–108
|
40
|
90
|
24
|
115
|
115
|
ветровая
|
|
ДШКА–ФАС / 135
|
К4–128
|
60
|
150
|
30
|
135
|
135
|
ветровая
|
|
ДШКА–ФАС / 150
|
К5–143
|
50
|
115
|
32
|
150
|
150
|
ветровая
|
|
ДШКА–ФАС / 155
|
К4–148
|
80
|
160
|
40
|
155
|
155
|
ветровая
|
|
ДШКА–ФАС / 160
|
К5–153
|
60
|
145
|
35
|
160
|
160
|
ветровая
|
|
ДШКА–ФАС / 170
|
К5–163
|
70
|
150
|
40
|
170
|
170
|
ветровая
|
|
ДШКА–ФАС / 190
|
К5–183
|
75
|
150
|
45
|
190
|
190
|
ветровая
|
|
ДШКА–ФАС / 195
|
К4–188
|
90
|
160
|
50
|
195
|
195
|
ветровая
|
|
ДШКА–ФАС / 210
|
К5–203
|
85
|
170
|
50
|
210
|
210
|
ветровая
|
ТИПЫ КОМПЕНСАТОРОВ (МАТЕРИАЛ – ТЭП)
|
Тип
|
Вид
|
|

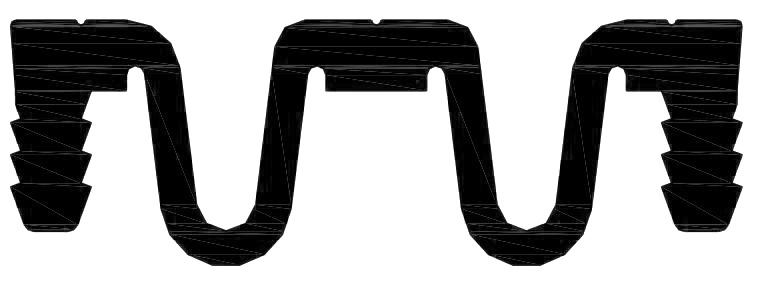

К3–074
|
 |
|
К3–094
|
 |
|
К4–108
|
 |
|
К4–128
|
 |
|
К5–143
|
 |
|
К4–148
|
 |
|
К5–153
|
 |
|
К5–163
|
 |
|
К5–183
|
 |
|
К4–188
|
 |
|
K5–203
|
 |
