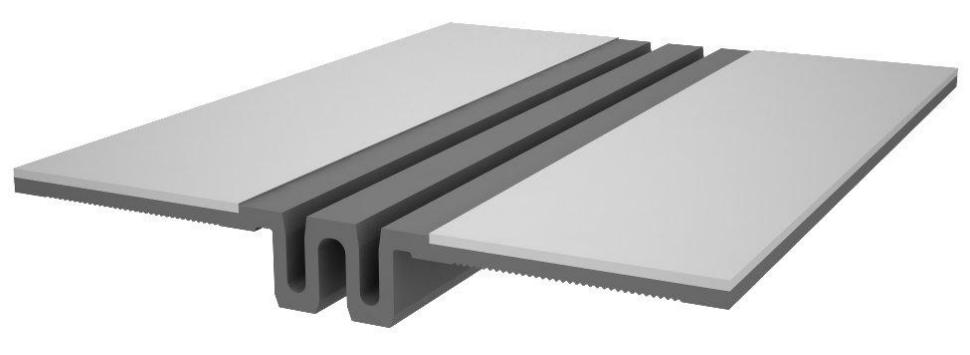

Накладной деформационный шов тип ДПВ
| ОБЛАСТЬ ПРИМЕНЕНИЯ |
Дилатационные устройства ДПВ предназначены для перекрытия деформационных швов от 40 до 60 мм в зданиях и сооружениях со значительным трафиком движения транспорта и колесными нагрузками до 2,10 МПа.
|
| |
|
| ОПИСАНИЕ |
Конструктивно дилатационное устройство состоит из прижимных накладок и деформационной вставки.
Прижимные накладки могут быть изготовлены из окрашенной стали (СО) - 3 мм и нержавеющей стали (СН) - 3 мм.
Конструкция дилатационного устройства герметична и обеспечивает защиту полости деформационного шва от возможных протечек воды.
|
| |
|
| УПАКОВКА |
Прижимные планки из стали окрашенной (СО) - 1,5 м.
Прижимные планки из стали нержавеющей (СН) - 1,25 м.
Уплотнительный профиль (компенсатор) - 30 м.
|
|
|
ДПВ–8 / 050 (ПП–88–СН)
|
 |
Монтажная схема
|
Устройство
|
Компенсатор
|
Перемещения, мм
|
Размеры, мм
|
Нагрузка, МПа
|
|
→∙←
|
←∙→
|
↓∙↑
|
А
|
В=С
|
|
ДПВ–8 / 050
|
ПВ1–240/050
ПП–88–СО
|
10
|
30
|
60
|
40-60
|
240
|
2,10
|
|
ПВ1–240/050
ПП–88–СН
|
ТИПЫ КОМПЕНСАТОРОВ (МАТЕРИАЛ – ТЭП)
|
Тип
|
Вид
|
|
ПВ1–240/050
|
|
ТИПЫ ПРИЖИМНЫХ ПЛАНОК
|
Тип
|
Вид
|
|
ПП–88–СО (сталь окрашенная)
|
 |
|
ПП–88–СН (сталь нержавеющая)
|
 |
