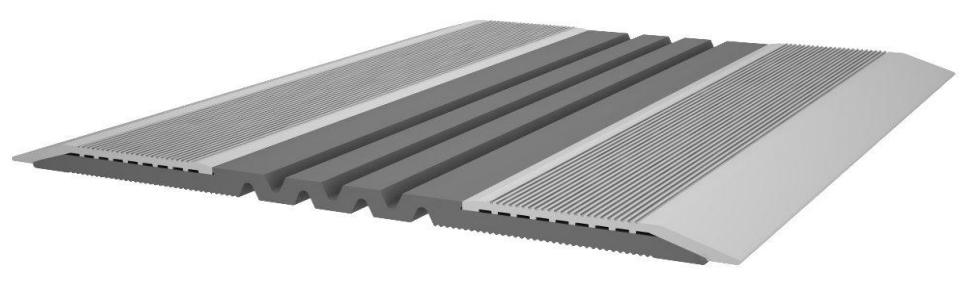

Накладной деформационный шов тип ДПП

ОБЛАСТЬ ПРИМЕНЕНИЯ	Дилатационные устройства ДПП предназначены для перекрытия деформационных швов от 20 до 55 мм в зданиях и сооружениях со значительным трафиком движения транспорта и колесными нагрузками до 2,10 МПа.

ОПИСАНИЕ	Конструктивно дилатационное устройство состоит из прижимных накладок и деформационной вставки. Прижимные накладки могут быть изготовлены из анодированного алюминия (АА) - 4 мм, из окрашенной стали (СО) - 3 мм и нержавеющей стали (СН) - 3 мм. Конструкция дилатационного устройства герметична и обеспечивает защиту полости деформационного шва от возможных протечек воды. Уплотнительный профиль (деформационная вставка) изготовлен из плотного, морозостойкого термоэластопласта и устойчив к воздействию озона, ультрафиолета, маслам, бензину и антиобледенительным солям. По мере износа уплотнительный профиль может быть легко заменен.

УПАКОВКА	Прижимные планки из анодированного алюминия (АА) – 3 м. Прижимные планки из стали окрашенной (СО) - 1,5 м. Прижимные планки из стали нержавеющей (СН) - 1,25 м. Уплотнительный профиль (компенсатор) - 30 м.

ТИПЫ КОМПЕНСАТОРОВ (МАТЕРИАЛ – ТЭП)

Тип	Вид
ПП1–236/050
ПП1–300/050
ПП1–400/050
ПП1–550/050

ТИПЫ ПРИЖИМНЫХ ПЛАНОК

Тип	Вид

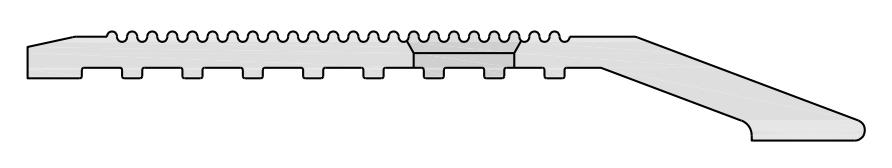

ПН–83–АА (алюминий)

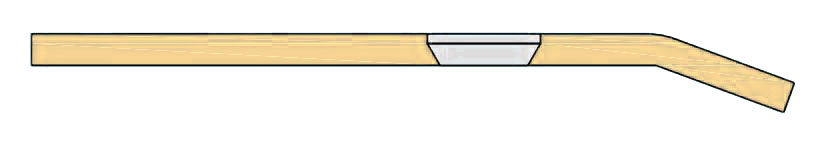

ПН–74–СО (сталь окрашенная)
ПН–74–СН (сталь нержавеющая)
ПН-81-СО (сталь окрашенная)
ПН-40-СО (сталь окрашенная)
ПН-50-СО (сталь окрашенная)
П-60-СО (сталь окрашенная)
ПН-81-СН (сталь нержавеющая)
ПН-40-СН (сталь нержавеющая)
ПН-50-СН (сталь нержавеющая)

Накладные ДПП

ДПП–0 / 050 (ПН–83–АА)

Монтажные схемы

Эксплуатационные характеристики

Устройство	Компенсатор	Перемещения, мм			Размеры, мм		Нагрузка, МПа
		→∙←	←∙→	↓∙↑	А	В=С
ДПП–0 / 050	ПП1–236/050 ПН–83–АА	10	10	70	20-80	250	1,8
	ПП1–236/050 ПН–74–СО					240
	ПП1–236/050 ПН–74–СН

ДПП-0/050 (ПП1-236/050)

Монтажные схемы

Эксплуатационные характеристики

Устройство	Компенсатор Планки	Перемещения, мм			Размеры, мм		Нагрузка, МПа
		→∙←	←∙→	↓∙↑	А	В=С
ДПП–0 / 050	ПП1–236/050 ПН–83–АА	10	10	70	20-55	250	2,10
	ПП1–236/050 ПН–81–СО
	ПП1–236/050 ПН–81–СН
ДПП–0 / 050	ПП1–300/050 ПН–83–АА	10	12	70	20-55	315	2,10
	ПП1–300/050 ПН–81–СО
	ПП1–300/050 ПН–81–СН

НАКЛАДНЫЕ ДПП (400)

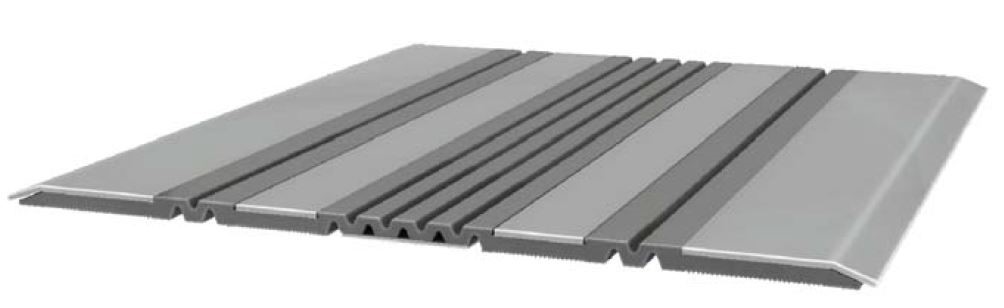

ДПП-0/050 (ПП1-400/050)

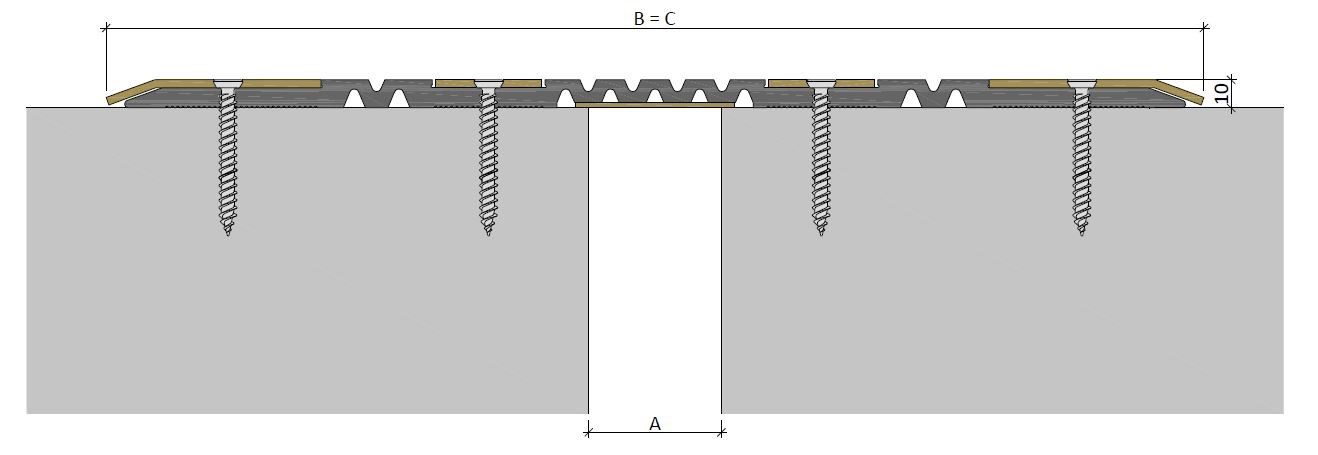

Монтажные схемы

Эксплуатационные характеристики

Устройство	Компенсатор Планки	Перемещения, мм			Размеры, мм		Нагрузка, МПа
		→∙←	←∙→	↓∙↑	А	В=С
ДПП–0 / 050	ПП1–400/050 ПН–83–АА	10	10	70	20-50	415	2,10
	ПП1–400/050 ПН–81–СО ПН–40–СО П-60-CO
	ПП1–400/050 ПН–81–СН ПН-40-СН П-60-CO

НАКЛАДНЫЕ ДПП (500)

ДПП-0/050 (ПП1-550/050)

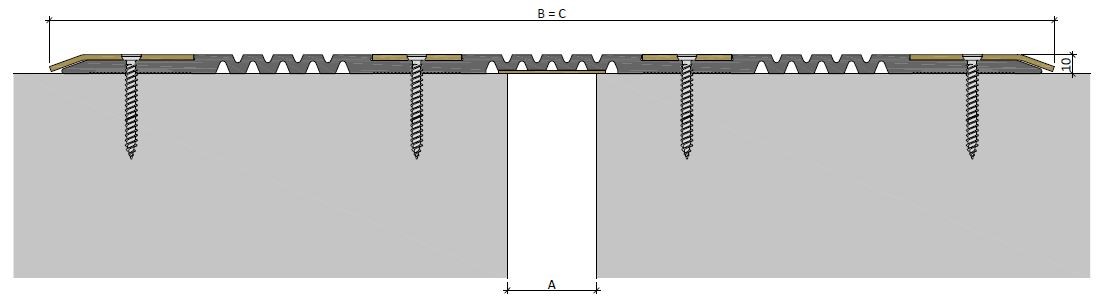

Монтажные схемы

Эксплуатационные характеристики

Устройство	Компенсатор Планки	Перемещения, мм			Размеры, мм		Нагрузка, МПа
		→∙←	←∙→	↓∙↑	А	В=С
ДПП–0 / 050	ПП1–550/050 ПН–83–АА	10	10	70	20-50	565	2,10
	ПП1–550/050 ПН–81–СО ПН–50–СО П-60-CO
	ПП1–550/050 ПН–81–СН ПН-50-СН П-60-CO
