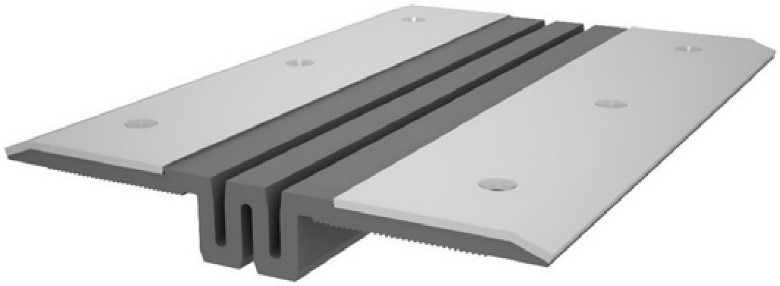

Накладной деформационный шов тип ДПС
| ОБЛАСТЬ ПРИМЕНЕНИЯ |
Дилатационные устройства ДПС предназначены для перекрытия деформационных швов от 40 до 60 мм в зданиях и сооружениях со значительным трафиком движения транспорта и колесными нагрузками до 2,10 МПа.
|
| |
|
| ОПИСАНИЕ |
Конструктивно дилатационное устройство состоит из прижимных накладок и деформационной вставки.
Прижимные накладки могут быть изготовлены из анодированного алюминия (АА) - 4 мм, из окрашенной стали (СО) - 3 мм и нержавеющей стали (СН) - 3 мм.
Конструкция дилатационного устройства герметична и обеспечивает защиту полости деформационного шва от возможных протечек воды.
Уплотнительный профиль (деформационная вставка) изготовлен из плотного, морозостойкого термоэластопласта и устойчив к воздействию озона, ультрафиолета, маслам, бензину и антиобледенительным солям. По мере износа уплотнительный профиль может быть легко заменен.
|
| |
|
| УПАКОВКА |
Прижимные планки из алюминия анодированного (АА) – 3 м.
Прижимные планки из стали окрашенной (СО) - 1,5 м.
Прижимные планки из стали нержавеющей (СН) - 1,25 м.
Уплотнительный профиль (компенсатор) - 30 м.
|
|

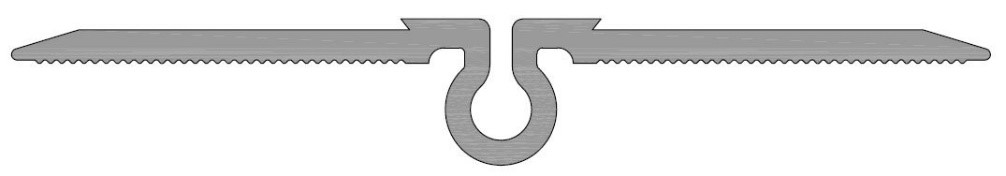

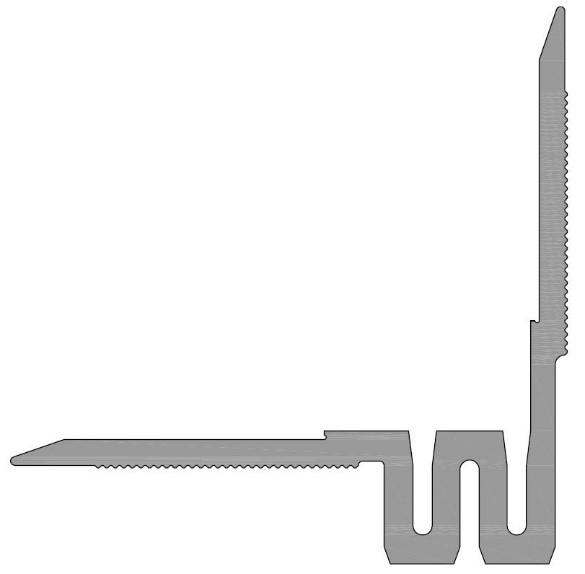

ТИПЫ КОМПЕНСАТОРОВ (МАТЕРИАЛ – ТЭП)
|
Тип
|
Вид
|
|
ПС2–176/020
|
 |
|
ПС1–215/050
|
 |
|
ПС2–127/050
|
 |
ТИПЫ ПРИЖИМНЫХ ПЛАНОК
|
Тип
|
Вид
|
|
ПН–74–СО (сталь окрашенная)
|
 |
|
ПН–74–СН (сталь нержавеющая)
|
 |
|
ПН–83–АА (алюминий анодированный)
|
 |
|
ПН–81–СО (сталь окрашенная)
|
|
|
ПН–81–СО (сталь нержавеющая)
|
|
|
ДПС–0 / 050 (ПН–74–СН)
|
 |

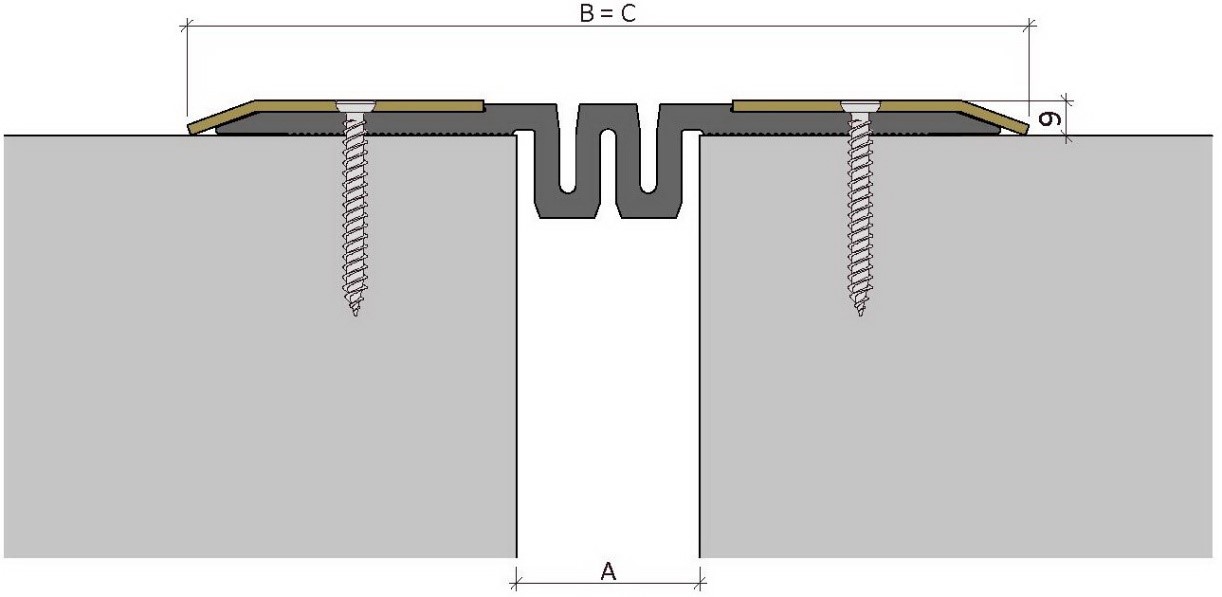

Монтажные схемы
Эксплуатационные характеристики
|
Устройство
|
Компенсатор
|
Перемещения, мм
|
Размеры, мм
|
Нагрузка, МПа
|
|
→∙←
|
←∙→
|
↓∙↑
|
А
|
В=С
|
|
ДПС–0 / 050
|
ПС1–215/050
ПН–83–АА
|
5
|
30
|
50
|
40-60
|
230
|
1,8
|
|
ПС1–215/050
ПН–74–СО
|
220
|
|
ПС1–215/050
ПН–74–СН
|
|
ДПС–0 / 050 (ПС1-215/050)
|
 |
Монтажные схемы
Эксплуатационные характеристики
|
Устройство
|
Компенсатор
|
Перемещения, мм
|
Размеры, мм
|
Нагрузка, МПа
|
|
→∙←
|
←∙→
|
↓∙↑
|
А
|
В=С
|
|
ДПС–0 / 020
|
ПС2–176/020
ПН–83–АА
|
4
|
30
|
30
|
20
|
195
|
2,10
|
|
ПС2–176/020
ПН–81–СО
|
|
ПС2–176/020
ПН–81–СН
|
|
ДПС–0 / 050
|
ПС1–215/050
ПН–83–АА
|
8
|
30
|
50
|
40-50
|
230
|
2,10
|
|
ПС1–215/050
ПН–81–СО
|
|
ПС1–215/050
ПН–81–СН
|
|
ДПС–0 / 050
|
ПС2–127/050
ПН–83–АА
|
5
|
40
|
55
|
40-50
|
140
135
135
|
2,10
|
|
ПС2–127/050
ПН–81–СО
|
|
ПС2–127/050
ПН–81–СН
|
